Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Voorwaarde: | Nieuw | Model: | Φ3.5×11 de Molen van de Cementbal |
---|---|---|---|
Gebruik: | In cement, silicaatproducten, nieuwe bouwmaterialen | Hoofdmotormacht: | 1600 kW |
Hoofdmotorvoltage: | 6000 V | AANDRIJVINGSwijze: | Centrum |
Classificatie: | Erts Malende Molen | Garantie: | 12 maanden |
Hoog licht: | 22 r Min Cement Ball Mill,15 R Min Cement Ball Mill,22 r Min Cement Mining Machine |

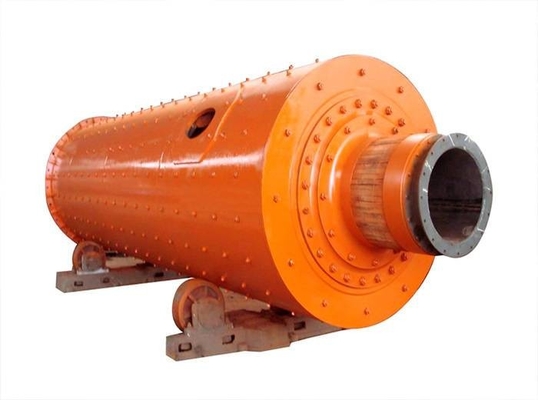

Het Cementmolen van mijnbouwmachine 15-22 R Min Mill t/min en de Molen van de Cementbal
1. Productinleiding van van de het cementbal van de cementmolen van het de Molenerts de malende molen
Cementmolen - de molen van de cementbal wordt voltooid in 2003 binnenlandse tienduizendtalton de gastheermateriaal van de cementproductielijn, is het materiaal is gebroken, en toen het belangrijkste materiaal om te verpletteren. De balmolen wordt wijd gebruikt de keramiek in cement, silicaatproducten, nieuwe bouwmaterialen, vuurvaste materialen, chemische meststoffen, van het van de zwart en non-ferrometaalvulling en glas en andere productieindustrieën, het droge of natte malen van allerlei ertsen en andere grindable materialen.
2. De technische kenmerken van cementmolen cementeren het erts malende molen van de balmolen
(1) de transmissievormen van de trommelmolen zijn randvliegers, centrumtransmissie, inschakelende randtransmissie met meerdere balies en andere transmissietypes; De drijfvorm is asynchrone motor + reductiemiddel + pignon + groot toestel en synchrone motor + luchtkoppeling + pignon + groot toestel;
(2) de steunwijze van statische en dynamische druklagers aan wordt twee einden over het algemeen goedgekeurd, en volledig ingesloten zelf-toewijzend 1200 „tuimelschakelaartype“ van het lijncontact lagers worden goedgekeurd. Het enig-diaspoor, wijze van de de druksteun van het dubbel-diaspoor de statische en dynamische of de volledige statische druksteun kunnen ook worden goedgekeurd.
(3) het grote open toestel keurt het Amerikaanse standaarddieontwerp van AGMA goed, met een betrouwbare verzegelende toestelhuisvesting wordt uitgerust, met de smeringsapparaat van de glycerine automatisch nevel;
(4) de cilinder is het essentiële onderdeel van de molen, en de eindige elementenanalyse van het wordt uitgevoerd door computer om de betrouwbaarheid van zijn gebruik te verzekeren;
(5) grote en middelgrote die molen met langzaam drijfapparaat wordt uitgerust;
(6) de grote en middelgrote molens zijn uitgerust met de posten van de hoge en lage druksmering;
(7) controle en beschermings het systeem keurt PLC controle goed.
3. Het werk principe van van de het cementbal van de cementmolen van het de Molenerts de malende molen
Deze machine is cilindrisch roterend apparaat, extern langs de toesteltransmissie, twee bak, roosterbal miljoen. Het materiaal van het het voeden apparaat door de het voeden holle schachtspiraal gelijk in de eerste bak van de molen, heeft de bak voerende plaat gestapt of de golf voerende die plaat, met verschillende specificaties van staalballen wordt geladen, cilinderomwenteling veroorzaakt middelpuntvliedende kracht zal brengen de staalbal aan een bepaalde hoogte na het vallen, heeft het materiaal een zwaar slag en het malen effect. Nadat het materiaal roughed in het eerste pakhuis is, gaat het het tweede pakhuis door de enige raad van de laagverdeling in. Het pakhuis is ingelegd met vlakke voeringsraad en staalbal, en het materiaal is verder grinded. Het poeder wordt gelost door de het leegmaken rooster om de het malen verrichting te voltooien.
4. Productparameters van van de het cementbal van de cementmolen van het de Molenerts de malende molen
Het cementmolen van de Luomijn | de molen van de cementbal:
Nr. | Specificatie (m) | Productie (t/h) | Molen t/min (r/min) | voergrootte in molen mm | Lading van het malen van media (t) | Efficiënt volume | Drijfwijze | Hoofdmotor | Algemene afmeting | Apparatengewicht (t) | Nota | |||
Macht (kW) | Voltage (v) | L | W | H | ||||||||||
1 | Φ2.2×6.5 | 13-14 | 22 | <25 | 31 | 21.4 | Rand | 380 | 6000 | 12385 | 5390 | 4210 | 53 | |
2 | Φ2.2×11 | 15-16 | 21 | <25 | 50 | 36 | Centrum | 630 | 6000 | 21559 | 4540 | 3520 | 109 | |
3 | Φ2.2×13 | 16-18 | 21.5 | <25 | 60 | 43 | 630 | 6000 | 26079 | 4540 | 3520 | 114.2 | ||
4 | Φ2.4×8 | 15 | 20.8 | <25 | 45 | 30 | Rand | 560 | 6000 | 17215 | 5564 | 4540 | 82.53 | |
5 | Φ2.4×13 | 20-23 | 19 | <25 | 65 | 51.7 | Centrum | 800 | 6000 | 27580 | 4540 | 3620 | 138 | |
6 | Φ2.6×13 | 30-32 | 19.6 | <25 | 80 | 60 | Rand | 1000 | 6000 | 20883 | 7740 | 5670 | 144.5 | |
7 | Φ3×9 | 28-32 | 17.8 | <25 | 70-80 | 55 | Centrum | 1000 | 6000 | 23568 | 4760 | 3670 | 138.7 | |
8 | Φ3×11 | 36-40 | 18.9 | <25 | 100 | 69 | 1250 | 6000 | 27610 | 5720 | 4080 | 181.9 | ||
9 | Φ3×11 | 36 | 17.69 | <25 | 100 | 69 | Rand | 1250 | 6000 | 24567 | 7510 | 5968 | 156.5 | |
10 | Φ3.2×11 | 40-45 | 17.4 | <15 | 90-100 | 78 | Centrum | 1250 | 6000 | 28000 | 5720 | 3672 | 180 | |
11 | Φ3.5×9.5 | 40 | 18 | <20 | 115 | 76.4 | 1400 | 6000 | 29717 | 5250 | 5000 | 194.4 | ||
12 | Φ3.5×11 | 45 | 17.2 | <15 | 116 | 78.5 | 1600 | 6000 | 28454 | 5350 | 5600 | 271.64 | ||
13 | Φ3.6×8.5 | 60 | 16.5 | <20 | 102 | 86 | 2500 | 6000 | 19693 | 4141 | 5404.5 | 233.3* | Met de output van de rolpers | |
14 | Φ3.8×9 | 70-80 | 16.5 | <20 | 130 | 94 | 2000 | 6000 | 28521 | 5550 | 5600 | 255.2 | ||
15 | Φ3.8×12.5 | 55 | 16.4 | <25 | 167 | 123.5 | Rand | 2500 | 6000 | 17419 | 10745 | 8204 | 301.4 | |
16 | Φ3.8×13 | 60 | 16.3 | <25 | 173 | 128 | Centrum | 2500 | 6000 | 19693* | 4141* | 5404.5 | 223.3* | |
17 | Φ4.2×11 | 120 | 15.75 | de pas van ≤3 80% | 182 | 134.5 | 2800 | 18500 | 4400 | 6500 | 256 ** | Met rolpers en o-Sepa | ||
18 | Φ4.2×11.5 | 130 | 15.99 | de pas van ≤3 80% | 199 | 138 | Enige zij dubbele aandrijving | 2800 | 10000 | 18002 | 8962 | 7520 | 219 ** | Met rolpers |
19 | Φ4.2×11.5 | 130 | 16 | de pas van ≤3 80% | 199 | 138 | Centrum | 2800 | 17259 | 4960 | 5600 | 220 ** | Met rolpers | |
20 | Φ4.2×12.5 | 85 | 16 | ≤25 90% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 251 ** | met efficiënte poederseparator | ||
21 | Φ4.2×12.5 | 145 | 16 | ≤3 80% | 210 | 151 | 3150 | 18400 | 4960 | 8640 | 242 ** | Met rolpers | ||
22 | Φ4.2×13 | 75 | 15.6 | ≤25 90% | 209 | 157 | Rand | 3150 | 174450 | 4880 | 8000 | 255 ** | met efficiënte poederseparator | |
23 | Φ4.2×13 | 150 | 15.6 | ≤3 80% | 209 | 157 | Centrum | 3150 | 17445 | 4880 | 8000 | 256 ** | Met rolpers en o-Sepa | |
24 | Φ4.2×13.5 | 80-85 | 15.8 | ≤25 90% | 230 | 164 | 3550 | 17744 | 6700 | 6010 | 256 ** | |||
25 | Φ4.2×14 | 95 | 15.6 | ≤25 90% | 252 | 169 | 3550 | 19055 | 20490 | 23200 | 220 ** | |||
26 | Φ4.2×14.5 | 95 | 15.8 | ≤25 80% | 250 | 178 | 4000 | 5050 | 6700 | 11054 | 278 ** | |||
27 | Φ4.6×14 | 95-110 | 15 | 285 | 185 | Rand | 4200 | 6000 | 23200 | 11054 | 6370 | 310 ** |
