Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Naam: | ZSM-het Reeks Trillende Scherm | Voorwaarde: | Nieuw |
---|---|---|---|
Werkplaats (㎡): | 7.5㎡ | De hoek van de massauitwerping (°): | 45° |
De neiging van de het schermoppervlakte (°): | -2~10° | Classificatie: | Het Materiaal van de ertsvulling |
Trillingsfrequentie: | 800 | Garantie: | 12 maanden |
Hoog licht: | De Vullingsmateriaal van het hoge Prestatieserts,Hoge Prestaties Het minerale Trillende Scherm,Het Minerale Trillende Scherm van de ertsvulling |

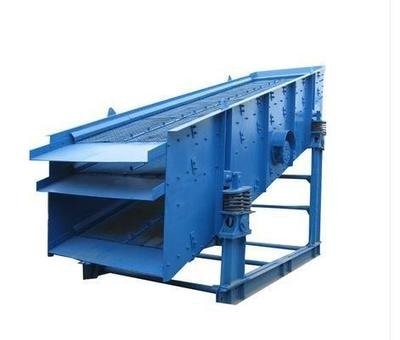

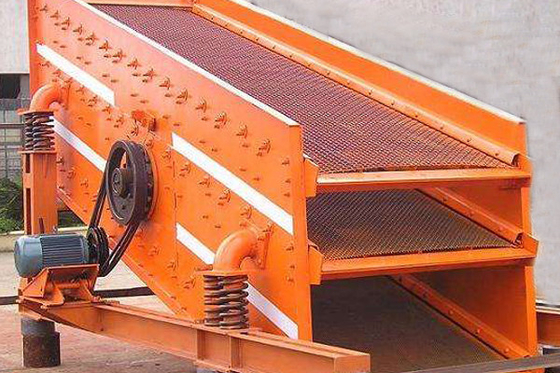

Het het Materiaal Trillende die Scherm van de ertsvulling in Metallurgie, Minerale Verwerking wordt gebruikt
1. ZSM-het reeks trillende scherm van het materiaal van de ertsvulling het werk principe:
(1) zeef het werk principe:
Onder de actie van agitatiekracht, het materiaal betreffende de het schermoppervlakte voor ononderbroken schuine het werpen beweging. Het materiaal is los wanneer omhoog geworpen, in de botsing van het schermoppervlakte ontmoet, zodat aan of minder dan het scherm hole DE particles door het scherm, gelijk is om dehydratie, steun of het sorteren te bereiken.
(2) zelf-synchronisatieprincipe:
B - de vibrator van de typezeef is vrij van gedwongen contact, geen toestel tussen de twee schachten. om de trilling van het scherm volgens het rechte spoor te verzekeren, moeten de twee assen strikt met de tegenovergestelde verrichting worden gesynchroniseerd, die natuurlijk in het trillingssysteem van het tweeassige scherm kan worden gedaan.
(3) het werk principe van demper:
De bevochtigingsvibrator wordt geschikt zoals die, in het werken van en het tegenhouden van staat wordt getoond. Het rubberblok contacteert niet het basisgat. Het oefent symmetrische druk op de het schermdoos uit om het in een stabiele positie te houden om dwarstrilling en draai te elimineren.
Toen de einderesonantie sloeg, is de omvang van de het schermdoos groter dan het rubberblok en het hiaat van het basisgat, op dit ogenblik de trilling moet de dynamische wrijving tussen rubber en het schermdoos overwinnen. Omdat de wrijvingsbevochtiging wat kinetische energie verbruikt, is de resonantieomvang beperkt tot drie keer de werkende omvang. De bevochtigingskracht wordt aangepast door regelschroeven.
2. Productparameters van het materiaal van de ertsvulling
ZSM-reeks het trillen het scherm technische prestaties:
SPECIFICATIE | Eenheid | Model | |||||||
zsm1556A | 2zsm1556A | zsm1756A | zsm1756B | 2zsm1756A | zsm2065A | 2zsm2065A | |||
De specificaties van de het schermdoos |
W | mm | 1500 | 1750 | 2000 | ||||
L | mm | 5600 | 5600 | 6500 | |||||
Capaciteit | t/h | ~60 | 50~80 | 70~100 | |||||
Het voeden grootte | mm | ~300 | ~300 | ~300 | |||||
Werkplaats | m2 | 7.5 | 7.5 | 7.5 | |||||
De aantallen van de het schermoppervlakte | laag | 1 | 2 | 1 | 2 | 1 | 2 | ||
De species van de het schermoppervlakte |
Bovenlaag | mm | De plaat van het groefscherm | Geperforeerde het schermplaat | De plaat van het groefscherm | Geperforeerde het schermplaat | De plaat van het groefscherm | Geperforeerde het schermplaat | |
Lager laag |
mm | De plaat van het groefscherm | De plaat van het groefscherm | De plaat van het groefscherm | |||||
Gatengrootte | Bovenlaag | mm | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | |
Lager laag |
mm/rpm | 0.25~13 | 0.25~13 | 0.25~13 | |||||
Trillingsfrequentie | 800 | 800 | 800 | ||||||
Dubbele omvang | mm | 11 | 10 | 9 | |||||
De hoek van de massauitwerping | ° | 45 | 45 | 45 | 45±5 | 45 | 45 | 45 | |
De neiging van de het schermoppervlakte | ° | — 2~ 10 | — 2~ 10 | — 2~ 10 | |||||
Motor | Type | Y160l-4 | Y160l-4 | Y160l-4 | Y160m-4 | Y160l-4 | Y180m-4 | Y180m-4 | |
Aantal snelheid | t/min | 1460 | 1460 | 1460 | 1460 | 1460 | 1470 | 1470 | |
Macht | kW | 15 | 15 | 15 | 11×2 | 15 | 18.5 | 18.5 | |
Afmeting | L | mm | 5850 | 5850 | 5850 | 5850 | 5850 | 6750 | 6750 |
W | mm | 2675 | 2527 | 2935 | 3104 | 2777 | 3208 | 3148 | |
H | mm | 1707 | 2023 | 1703 | 1703 | 2015 | 1885 | 2185 | |
Totaal gewicht | kg | 4644 | 5651 | 5117 | 5266 | 6100 | 6577 | 7946 | |
Werkende dynamische lading (kies steun uit) | kg | ±140 | ±140 | ±140 | ±140 | ±140 | ±203 | ±203 | |
Maximum dynamische lading (kies steun uit) | kg | ±980 | ±980 | ±980 | ±980 | ±980 | ±1421 | ±1421 |
