Toepassing: | Steenkoolverwerking | Materiaal: | onder 0.5mm steenkoolslijm |
---|---|---|---|
Productiecapaciteit: | 0.18-7 (m3/min) | Eigenschap: | lichtgewicht |
Sleutelwoord: | sparen macht | Productnaam: | Oprichtingsmachine |
Hoog licht: | 7m3/Min Ore Dressing Equipment,7m3/Min de machine van de laboratoriumoprichting,Metaal die de machine van de laboratoriumoprichting scheiden |

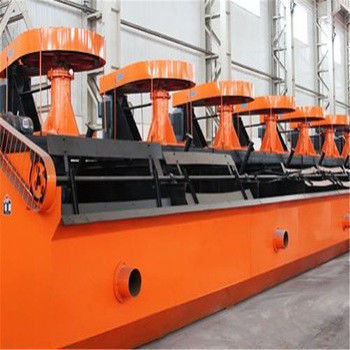

van de de reeksxjm reeks van het lage kosten metaal-scheidende Materiaal SF de Oprichtingsmachine
De Machine van de reeksoprichting wordt hoofdzakelijk gebruikt voor zich het kleden onder 0.5mm steenkoolslijm, evenals non-ferro metaal, zeldzaam metaal, zwarte metaal en nonmetal deeltjesmineralen. Het reeksproduct heeft voordelen van compacte structuur, lichtgewicht, eenvormige bellendistributie, grote behandelende capaciteit, flexibele processtroom, geschikte en betrouwbare verrichting, enz.
Prestatieskenmerken
De structuur van oprichtingsmachine: deze machine is hoofdzakelijk samengesteld uit pulphelling, mengt apparaat, lucht het laden systeem, gemineraliseerde bel die apparaat en elektromotor lossen.
(1) pulphelling: Het heeft pulp het voeden mond en het poortapparaat voor het aanpassen van het vloeibare niveau wordt gebruikt en het is hoofdzakelijk samengesteld uit hoofdzakelijk samengesteld door het hellingslichaam dat smelting door de staalraad en poortsmelting door de staalraad en de staalstaaf die is.
(2) het mengen van apparaat: Het wordt hoofdzakelijk gebruikt voor het mengen van de pulp om het minerale zand te verhinderen op de helling te deponeren, en het wordt hoofdzakelijk samengesteld door het riemwiel, worden de drijvende kracht, de verticale schacht en de drijvende kracht gemaakt van het anti-abrasion rubber.
(3) lucht het laden systeem: Het wordt hoofdzakelijk samengesteld door de pijp van de inhamlucht. Wanneer de drijvende kracht roteert, zal er negatieve druk binnen de drijvende krachtkamer veroorzaken om lucht te absorberen door de holle pomplijn en de pulp te verspreiden om een bellengroep te vormen. Dit soort pulp met grote hoeveelheid bellen zal aan de stator snel door de roterende kracht van de drijvende kracht worden geworpen en verder zal mineraliseren de bellen in de pulp, en de roterende beweging zal die de pulpstroom in de oprichtingscel moet elimineren grote hoeveelheid microvesicle veroorzaken en zal noodzakelijke voorwaarde voor het oprichtingsproces verstrekken.
(4) gemineraliseerd schuim die apparaat lossen: Dit apparaat wordt hoofdzakelijk voor het scarping van het schuim gebruikt die op de cel drijven en die het wordt hoofdzakelijk door het reductiemiddel samengesteld door de elektrische die motor wordt gedreven en scrapper door het reductiemiddel wordt gedreven.
Technische gegevens:
SF oprichtingsmachine
Model | SF0.37 | SF0.7 | SF1.2 | SF2.8 | SF4 | SF8 | |
Trogcapaciteit (m3) | 0,37 | 0,7 | 1.2 | 2.8 | 4 | 8 | |
Drijvende krachtdiameter (mm) | 300 | 350 | 450 | 550 | 650 | T60 | |
Productiecapaciteit (m3/min) | 0.2-0.4 | 0.3-0.9 | 0.6-1.2 | 1.5-3.5 | 0.5-4 | 4-8 | |
De snelheid van de drijvende krachtomwenteling (r/min) | 352 | 400 | 312 | 268 | 238 | 191 | |
Motor | Model | ①Y90l-4 | ①Y100l2-4 | ①Y132m2-6 | ①Y160l-6 | ①Y180l-6 | ①Y250m-8 |
②Y90s-4 | ②Y90s-4 | ②Y90s-4 | ②Y90s-4 | ②Y90l-4 | ②Y100l-6 | ||
Macht (kW) | ①1.5 | ①3 | ①5.5 | ①11 | ①15 | ①30 | |
②1.1 | ②1.1 | ②1.1 | ②1.1 | ②1.5 | ②1.5 | ||
Afmetingen (mm) | 700×700×750 | 900×820×950 | 1100×1100×1100 | 1700×1600×1150 | 1850×2050×1200 | 2200×2900×1400 | |
Enig troggewicht (kg) | 468 | 600 | 1373 | 2338 | 2660 | 4486 |
XJM-Oprichtingsmachine
Model | Xjm-1 | Xjm-2 | Xjm-3 | Xjm-4 | Xjm-8 | Xjm-16 | Xjm-24 | Xjm-38 | |
Hellingsafmetingen | Lengte (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
Breedte (mm) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
Hoogte (mm) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
Enig efficiënt gewicht (kg) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
Efficiënte cubage (m3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
Productiecapaciteit (door dunne moddervolume wordt berekend) (m3/min die) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
Hoofdschachtmotor | Model | Y132m2-6 | Y160m-6 | Y160l-6 | Y180l-6 | Y200l2-6 | Y280s-8 | Y280s-8 | Y280s-6 |
Macht (kW) | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 37 | 45 | |
Drijvende kracht | |||||||||
Omwentelingssnelheid (r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
Diameter (mm) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
Hoogte (mm) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
Omwentelingssnelheid (r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
Cirkelsnelheid (m/s) | 7.5 | 7.5 | 7.5 | 7 | 6.97 | 7.6 | 7.6 | 7.4 | |
De motor van de kleiraad | Model | Y90s-4 | Y90s-4 | Y90l-4 | Y90l-4 | Y90l-4 | Y90l-4 | Y90l-4 | Y90l-4 |
Macht (kW) | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
Omwentelingssnelheid (r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
Kleiraad | Omwentelingssnelheid (r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
Diameter (mm) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
Winddruk van ventilator (kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
Max.air injectiebedrag (m3/㎡·min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
