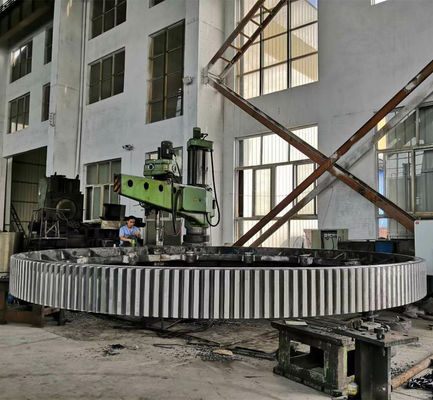

Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Singel uitrusting: | Roterende oven en kogelmolen Singel Gear | Materiaal: | Staal |
|---|---|---|---|
| diameter: | Min 100 mm tot 16000 mm omtrekuitrusting | Gewicht: | Max 120 MT enkel stuk |
| module bereik: | 10 modules tot 70 modules | Normen/Certificaten: | UNI EN ISO,AWS, ASTM,ASME, DIN |
| Maximale module: | 45 per kookplaat | toepassingen: | Cement- en mineralenindustrie |
| Hoog licht: | 120MT de Omtrektoestel van de balmolen,Het Toestel van de de Molenomtrek van de enig Stukbal,120MT het Toestel van de roterende Ovenomtrek |
||
|
Inspectie- en testoverzicht van singeluitrusting:
| Nee. | Item | Inspectiegebied | Aanvaardingscriteria | Inspectie fase | Certificaten |
| 1 | Chemisch Samenstelling |
Steekproef | Materiële vereiste | Bij het smelten Na warmtebehandeling |
Chemische samenstelling Rapport |
| 2 | Mechanisch Eigendommen |
Voorbeeld (testbalk op het tandwielhuis) | Technische vereiste | Na warmtebehandeling | Mechanische eigenschappen Rapport |
| 3 | Warmte Behandeling |
Hele lichaam | Productie standaard | Tijdens warmtebehandeling | Warmtebehandelingsrapport Krommen van warmte Behandeling |
| 4 | Hardheid Testen |
Tandoppervlak, 3 punten per 90° | Technische vereiste | Na warmtebehandeling | Rapport hardheid speen |
| Na semi-afwerking Bewerking |
|||||
| 5 | Dimensie Inspectie |
Hele lichaam | Tekening | Na semi-afwerking Bewerking |
Dimensie Inspectie Rapport |
| Voltooi de bewerking | |||||
| 6 | Magnetische vermogenstest (MT) | Tand Oppervlak | Overeengekomen standaard | Na het voltooien van uitrusting hobbelen |
MT-rapport |
| 7 | UT | Spaken Onderdelen | Overeengekomen standaard | Na ruwe bewerking | UT-rapport |
| Na gelast | |||||
| Na semi-afwerking Bewerking |
|||||
| 8 | PT | Defecte zone | Geen defect aangegeven | Na het graven Na gelast |
PT-record |
| 9 | Mark Inspectie | Hele lichaam | Productie standaard | Eindcontrole | Afbeeldingen |
| 10 | Beoordeling van het uiterlijk | Hele lichaam | CIC-vereiste | Vóór verpakking (laatste inspectie) | |
| 11 | Anti roest Inspectie |
Hele lichaam | Overeengekomen antiroestmiddel | Voor het inpakken | Afbeeldingen |
| 12 | Inpakken Inspectie |
Hele lichaam | Overeengekomen verpakkingsformulier | Tijdens het inpakken | Afbeeldingen |
Faciliteiten voor het vervaardigen van tandkrans:
| Nee | Item | Beschrijving |
| 1 | Smelten en gieten |
40t, 50t, 80t serie AC elektrische vlamboogoven We kunnen 900t raffinage vloeibaar staal een keer gieten en vacuüm gegoten 600t stalen blokken bereiken. We kunnen het hoogwaardige staal van meer dan 260 staalsoorten produceren als koolstofstaal, structureel gelegeerd staal en constructiestaal, vuurvast staal en roestvrij staal met speciale vereisten. Het maximale gewicht van gietstaal, grijsgietwerk, grafietgietijzer en non-ferrogietwerk is 600t, 200t, 150t en 20t afzonderlijk. |
| 2 | Smeedvermogen | De enige ter wereld, de meest technologisch geavanceerde en de grootste specificatie18500t oliepers, uitgerust met 750t.m smeedmachine 8400t waterpers 3150t waterpers 1600t waterpers Φ5m High Precision Ring Mill (Duitsland) Φ12m Hoge Precisie Ring Mil We kunnen ringen rollen van verschillende secties van koolstofstaal, gelegeerd staal, gelegeerd staal op hoge temperatuur en non-ferrolegeringen zoals koperlegering, aluminiumlegering en titaniumlegering. Max.De diameter van de opgerolde ring is 12 meter. |
| 3 | Vermogen voor warmtebehandeling |
9 × 9 × 15 m, 8 × 8 × 12 m, 6 × 6 × 15 m, 15 × 16 × 6,5 m, 16 × 20 × 6 m, 7 × 7 × 17 m serie warmteovens en warmtebehandelingsovens φ2.0×30m, φ3.0×5.0m serie warmtebehandelingsovens |
| 4 | Bewerkingsvermogen |
1. ≥5m CNC zware verticale draaibanken 12 m CNC dubbele kolom verticale draaibank
2. ≥5 m verticale versnellingsfreesmachines
3. Geïmporteerde uiterst nauwkeurige tandwielslijpmachines
4. Grote boor- en freesmachines |
Singel versnellingenaangeboden vinden uitgebreide toepassing in verschillende industriële sectoren, waaronder in sponsijzerfabrieken, staal- en cementindustrie, mijnbouw, windmolens en in andere industriële sectoren.Deze worden beschikbaar gesteld in een modulebereik van 10 modules tot 70 modules en in minimale diameters van 100 mm tot 15000 mm.Verder omvatten deze een maximaal gewicht van 70 ton enkelstuks.Hier bestaat het assortiment geharde en geslepen tandwielkasten/tandwielen uit wormwielkasten, schuine/dubbele schuine tandwielen/tandwielkasten, schuine schuine tandwielkasten, planetaire tandwielkasten en andere.
We bouwen onze gefabriceerde singeltandwielen met gesmeed tandwielvelgmateriaal en lichamen gemaakt in een elektrisch gelaste structuur.In vergelijking met singeltandwielen met gegoten basismateriaal is het fabricageproces geavanceerder en betrouwbaarder.De uniforme en homogene kristalstructuur van de gesmede velgen garandeert identieke materiaaleigenschappen over de gehele vertanding.Gietfouten zoals hete scheuren, porositeit of krimp zijn uitgesloten, wat resulteert in een sterkere en betrouwbaardere singeluitrusting.
Bij het leveren van nodulair gietijzer of gietijzeren singeltandwielen halen we de grondstof uit toonaangevende gieterijen - we werken nauw met hen samen om de hoogste kwaliteit te garanderen.
Onze geavanceerde productiemethode zorgt ervoor dat onze singeltandwielen optimaal vermogen en een stabiele werking leveren voor uw molen of oven, samen met een hoge slijtvastheid en een lange gebruiksduur.Er zijn vijf stappen in ons productieproces voor gefabriceerde singeltandwielen, inclusief strikte kwaliteitscontroles na het laatste lassen en het snijden van de tanden:
Modulebereik: 10 modules tot 70 modules.
Diameter: Min 100 mm tot 16000 mm.
Gewicht: Max 120 MT enkel stuk.
Geharde en geslepen versnellingsbakken/tandwielen:
Waarderingen:
Met meer dan 1000 verkochte tandwielen over de hele wereld is ZTIC Gear een toonaangevende leverancier in de cement- en mineralenindustrie.En als lid van AGMA (American Gear Manufacturers Association) nemen we actief deel aan het definiëren van de norm voor berekeningen van tandwielwaarden en servicefactoren.
Wij leveren singelversnellingen in drie verschillende uitvoeringen
Gefabriceerde tandwielen kwamen in het verleden vaker voor en zijn geconstrueerd met gesmede stalen tandwielrandmaterialen en een elektrisch gelaste carrosseriestructuur.De ringen zijn vervaardigd uit een heel blok gelegeerd staal met een hoge weerstand.Na de ruwe bewerking van de ring voeren we een hardings- en ontlaatwarmtebehandeling uit om de mechanische eigenschappen en daarmee de relevante prestaties te verbeteren.
Voordelen van gefabriceerde singelversnellingen
Deze functies zullen de doorlooptijd en kosten verminderen.Gefabriceerde productie zorgt voor een snelle levering.
Dit is vooral gunstig in een noodsituatie, waarbij de bestaande tandkrans schade oploopt
Functies
Materieel proces smeden
• Smeden
• Laatste walsen
• Ovenkoeling
• Controle op productie
• Water blussen
• Hardheidstesten
• Ruwe bewerking
• Ultrasoon testen en dimensionale inspectie
• Certificering eindinspectie
Normen/Certificaten
• UNI EN ISO
• AWS
• ASTM
• ZOALS IK
• DIN
toepassingen
Onze singeltandwielen worden toegepast in de cement- en mineralenindustrie:
• Diverse soorten horizontale frezen
• Rotatiedrogers
• Draaiovens
• Elke andere toepassing met een grote tandkrans
ZTIC Gear investeerde in aanzienlijke middelen en bereikte veel innovaties met rondsels.De juiste combinatie van materiaal, hardheid en afwerking tussen rondsel en tandwiel is cruciaal voor een lange levensduur van de geïnstalleerde apparatuur.Wij ontwerpen en vervaardigen rondsels om aan de behoeften van elke klant te voldoen, hoe uniek de situatie ook is.
Rondsel ontwerp
Materialisatie
Kenmerken
Normen/Certificaten
Voordelen
Wij zijn toonaangevende leverancier van deOven singel tandwielenvoor de verschillende planten zoals hieronder vermeld.
Tandwiel snijcapaciteit:
De tandwielen van de ovenomtrek zijn voornamelijk verkrijgbaar in twee delen, vier delen, 8 delen of meerdere segmenten, afhankelijk van de vereisten en geschiktheid bij de toepassing van versnellingen.
Op het gebied van maalmolencomponenten leveren wij molenkoppen, invoerinlaat, maalrol, cementoven rijdende ring, giettandwielen, asblok. Ook leveren wij molenschil van lasconstructies en fabricages.
Kwaliteitsborgingsdocumenten
De volgende rapportages dienen te worden ingediend bij Quality Assurance:
a.Chemie rapport
b.Fysiek rapport
c.Warmtebehandeling documenten
CITIC HMC Q/HM 973.2-2007
Specificatie voor stalen gietstukken voor maalmolens
1 5
d.Ultrasoon inspectierapport (voor en na reparatie)
e.Inspectierapport magnetische deeltjes (voor en na reparatie)
f.Dimensionaal rapport
g.Kaarten voor lasreparaties
h.Lasprocedures en procedurekwalificatierecord
i.Lasser kwalificatie
j.Kwalificatie van niet-destructieve testinspecteurs
|
Item |
Structurele eigenschappen |
Verwerkingsmaatregel |
Inhoud testen |
|
Singel uitrusting |
(1)GS42CrMo4Gelegeerd staal (bedrijfseigen normen) HP 220~240 (2)semi-gestructureerd, Y-spaak(3) Spiraalvormig (4) redelijke afdichtings- en uitlijningsstructuur van gelegeerd staal (bedrijfseigen normen) |
(1) buitenste staalraffinage (RH argon en vacuümbehandeling)
(2) propriëtaire hangende zandtechnologie in koude vormen om ervoor te zorgen dat het gieten, de tanden dicht zijn (3) normaliseren (gepatenteerde technologie) om ervoor te zorgen dat de hardheid van het tandoppervlak Na (4) ruw uithollen, loslaattijd, herstel het gewrichtsoppervlak en rol vervolgens fijn
(5) gepatenteerde zelfgemaakte kookplaat fijn uithollen |
(1) gietstukken mechanische eigenschappen en chemische samenstelling (interne norm) (2) voorbewerken na sonische testen (3) semi-afwerking, afwerking na ultrasoon testen en inspectie van magnetische deeltjes (4) inspectie van magnetische deeltjes van het tandoppervlak, hardheidstest (5) tandtolerantiecontrole (6) de belastingstest van de fabrieksassemblage om de nauwkeurigheid van de maat van de versnelling te controleren |
De technische eisen van een grote ZTIC Tandkrans:
1) wordt voorbehandeld voordat de oppervlaktehardingsbehandeling wordt genormaliseerd, de hardheid moet HB210 ~ 250 zijn;mechanische prestaties zijn de ultieme sterkte Rb 690MPa, vloeispanning Rs 490MPa, rek D5 11%, vermindering van gebied W 25%, slagtaaiheid Ak 30J;tanden inductiegehard, hardheid HRC50 ~ 55;effectieve uitgeharde laagdiepte 3 ~ 5 mm.
2) algehele ultrasone foutdetectie, interne kwaliteit moet voldoen aan twee vereisten GB7233-87 standaardvereisten;tand en filet magnetische deeltjesinspectie, kwaliteit moet voldoen aan twee vereisten GB / T9444-88-normen.
3) Merk op dat het gietstuk niet is afgerond R5 ~ R10.
4) Tandafschuining aan beide uiteinden en 1 45b.5) met twee en een halve ring tandbreedte van elke ringkoppeling langs de rand van een hele ring gemaakt met bouten met hoge sterkte, gecombineerd met het tandoppervlak moet onderaan in het midden zijn .
2 grote tandkrans productieproces
2.1 van ruw
Gietstaal blank wordt geleverd door CITIC Heavy Machinery Co., Ltd. Heavy Forging plant, gerund door GB11352-89 standaard specificeert vereisten voor modellering volgens het gietproces, smelten, gieten, hitboxen, schoonmaken, dressing gietstukken;.Tijdens inspectie en acceptatie door de tekeningen en technische vereisten voor stalen blanco
Cheques, volgens JB/T6402-92-normen uitgegeven na acceptatie
Down-procedure.
2.2 voorbewerken
Gekruist door het trekken en buiten houden van speling, uitlijnen, verbinden, bewerken zowel binnen als buiten de cirkel, het combineren van vlakfrezen, boren en andere bewerkingen.
2.3 Exploratieletsel
Algehele ultrasone foutdetectie, interne kwaliteit moet voldoen aan de twee vereisten van GB7233-87-normen.
2.4 normaliserende voorbehandeling
Semi-ring paren normaliserende en ontlatende behandeling, zorgen voor een goede organisatie voor latere oppervlakteverharding;perstekeningen vervorming van de halve tandkransinspectie na warmtebehandeling.
2.5 Bewerking
De eerste tweeënhalve ring wordt gemaakt met bouten met hoge sterkte die de ring als geheel verbinden, het totale proces door een cirkel Quannei Wai-tanden en boven- en ondereinde te tekenen, en vervolgens de vereisten voor het freesproces te tekenen en te bewerken.
2.6 Eliminatie van verwerkingsstress
De algehele ring gegloeid om stress te elimineren.
2.7 algehele verharding van het ringoppervlak
ALS langs het alveolaire tandoppervlak inductieverharding, hardheid HRC50 ~ 55, effectieve geharde laagdiepte 3 ~ 5 mm.
2.8 Eindinspectie
Ten eerste voldoet de uitdoving van de detectiefrequentie, de hardheid na het temperen van tandwieloverbrenging aan de vereisten van de tekeningen;ten tweede, om te detecteren of de maximale buitendiameter groter is D6944 als de vervorming 3 mm, de mechanische correctie vereist tot gekwalificeerd;Ten derde, de inspectie van tand- en filetmagnetische deeltjes, moet de kwaliteit voldoen aan twee vereisten GB / T9444-88 standaardvereisten;Tot slot volgens de tekeningen en technische eisen voor eindcontrole.
