Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam: | Nat verzak Molen | Toepassing: | Binnenerts Malende Molen |
|---|---|---|---|
| Het voeden Capaciteit: | 625t/h | Hoofdmotormacht: | 5500kw |
| Materialen: | Nat - en - droog | Plaats van herkomst: | Henan, China |
| Type: | Φ 8.8m× 4.8m (F/F) | Garantie: | 12 maand |
| Hoog licht: | Volledig - functionele Nat verzakt Molen,625t/h nat verzak Molen,5500kw verzak Semi Autogene Molens |
||

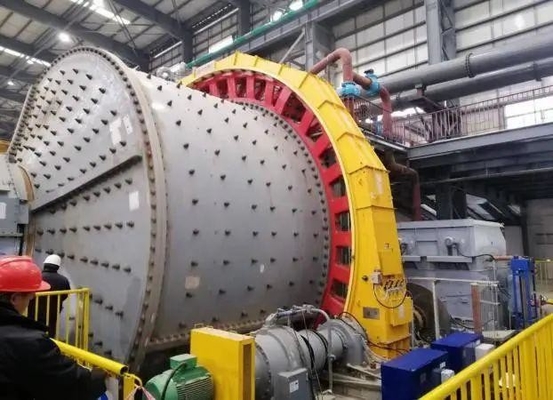

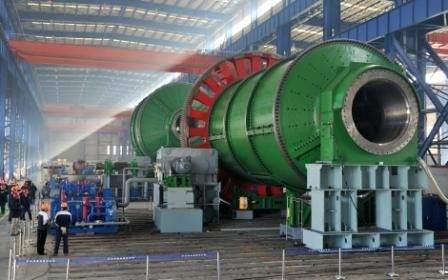

Volledig functioneel Φ 8,8 m × 4,8 m (F / F) Wet Sag Mill en ondersteunend systeem
1. Overzicht, basisvoorwaarden
(1. Overzicht
Sag-molens of semi-autogene molens, zoals ze vaak worden genoemd, kunnen breekbewerkingen uitvoeren die gelijkwaardig zijn aan twee- of drietraps breken en zeven.Sag-molens worden vaak gebruikt in moderne concentrator-maalbewerkingen om direct afgewerkte deeltjesgrootte te produceren of toevoermaterialen te bereiden voor het stroomafwaartse maalgedeelte.
(2) Geografische en meteorologische omstandigheden
Voor installatie binnenshuis is de hoogte minder dan 1000 meter.
(3) Rotatie van de molen
Rechtsdraaiend
Rotatie-interpretatie: van het invoeruiteinde tot het afvoeruiteinde bevindt de hoofdmotor zich aan de rechterkant. De hoofdmotor bevindt zich aan het afvoeruiteinde.
(4) Werksysteem
Continu werk 330d/a, 24h/d, 3 shift /d, 8h/ shift.
(5) Voedingsvoorwaarden
Voeding: hoogspanning driefasig vierdraads 10 kV, uitgangsspanningsbereik 10 kV ± 10%, laagspanning driefasig vierdraads 380V, frequentie 50 Hz.
(6) Watervoorzieningsomstandigheden
Waterkwaliteit: neutraal en schoon circulerend water; Watertemperatuur: ≤30 ℃; Waterdruk: 0,3 ~ 0,4 mpa.
2. Lijst met geleverde apparatuur
(1) Beschrijving van geleverde apparatuur
Leveringsomvang omvat volledig functionele natte doorzakmolen en ondersteunend systeem, inclusief doorzakmolenlichaam, molenaandrijfmotor, veiligheidskoppeling, volledige set voeringplaat, volledige set oliesmeersysteem, volledige set elektrisch (regel)systeem, allerlei hulpapparatuur machines, volledige set speciaal gereedschap, funderingsbouten en basis. Gedetailleerd ontwerp van apparatuur, fabricage, inspectie, schilderen, verpakking, levering, training, technische diensten, technische gegevens, installatie- en inbedrijfstellingsbegeleiding, enz.
(2) Voedingsinterface
Interface voor levering van mechanische onderdelen
Het onderste eindvlak van de bodemplaat van de apparatuur van de verkoper is op de steunbasis gemonteerd. De ankerbouten en pakkingen worden geleverd door de verkoper en worden geïnstalleerd op de aangewezen groutlaag boven de betonnen fundering.
De voerwagen valt op de trechter.
Inclusief aanvoerwagenbaan en aanvoerwagen.
Na het lossen van de molen.
Inlaat- en uitlaatflensoppervlakken voor hydrauliek, olie en koelwater van apparatuuronderdelen van de verkoper.
Het omvat niet de primaire ingebedde delen zoals funderingsbeschermingspijp en ankerplaat (de verkoper zal tekeningen verstrekken en de koper zal ze zelf maken volgens de voortgang van de civiele bouw ter plaatse).
Geen koelleidingen inbegrepen.
Geen schurend middel.
Voedingsinterface voor elektrische en besturingsonderdelen
Aansluitpunt van de motor.
De terminal van de accessoire-uitrusting van de verkoper voor externe aansluiting.
Ontvangst- en uitgangsklemmen van de veldschakelkast geleverd door de verkoper.
Exclusief hoogspanningsschakelaars.
Exclusief alle externe kabels van kasten (kabelmodellen geleverd door de verkoper).
Bevat niet de eerste olie (het door de verkoper verstrekte oliemodel).
3. Leveringsomvang (leveringsgegevens van een enkel apparaat)
| Nee. | Naam | Hoeveelheid | Hoofdstructuur | Opmerking |
| Ⅰ | Apparatuur ontologie | 1 | φ 8,8 × 4,8 m natte doorzakmolen | Gemaakt in China |
| 1 | Voedingssysteem | 1 | Boxchute elektrische wageninvoer. | Gemaakt in China |
| 2 | Systeem met hoofdlagers | 2 | Volledige hydrostatische smering, afdichting met drie tongen, koperen tegels, structuur met dubbele boog voor het uitlijnen van het oppervlak. | Gemaakt in China |
| 3 | Roterende onderdelen | 1 | Het omvat: holle as van inlaat- en uitlaatdeksel, inlaat- en uitlaatbus, vatlichaam, einddekseldoorvoerbord, vatlichaamdoorvoerbord, roosterbord, stofblikbord en andere benodigde accessoires. | Gemaakt in China |
| 4 | Rijdende onderdelen | 1 | Bevat: groot tandwiel, rondsel, tandwielhuis en andere benodigde accessoires. | Gemaakt in China |
| 5 | Basiseenheid | 1 | Inclusief: basisplaat apparaat en ankerbouten. | Gemaakt in China |
| 6 | Smeerolie buis | 1 | RVS buizen. | Gemaakt in China |
| 7 | Schild | 1 stel | Roterende onderdelen. | Gemaakt in China |
4.Main technische parameters
Technische parameters van natte verzakkingsmolen
| Nee. | Naam van het project | De numerieke |
| 1 | Molenspecificaties (mm) | Φ8800 x4800 |
| 2 | Binnendiameter cilinder (mm) | 8800 |
| 3 | Lengte cilinderflens tot flens (mm) | 4800 |
| 4 | Effectief cilindervolume (m³) | 250 |
| 5 | Effectief volume eindafdekking (m³) | 42 |
| 6 | Maximaal gemiddeld opvullingspercentage (%) | 8 |
| 7 | Totaal opvullingspercentage (%) | 25 |
| 8 | Maximale kogelbelasting (T) | 108 |
| 9 | Cilindersnelheid (r/min) | 10.7 |
| 10 | Hoofdmotorvermogen | 5500 kW |
