Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Model: | Rotatieoven voor oxidatiepellets | Productiecapaciteit: | 300 tienduizendtalton |
---|---|---|---|
Voorwaarde: | Nieuw | Type: | Tweezijdige hydraulische aandrijving |
Garantie: | 12 maand | Sleutelwoord: | Chinese roterende oven |
Kleur: | Overeen te komen | Fabrieksbezoek: | Welkom |
Hoog licht: | Hydraulische de Korrel Roterende Oven van de Aandrijvingsoxydatie,3 miljoen Ton Oxidation Pellet Production Line |
De roterende oven van de oxydatiekorrel van de de oxydatiekorrel van 300 tienduizendtalton de Machine van de de productielijnmetallurgie
1. Inleiding
Is de roterende oven van de oxydatiekorrel het belangrijkste productiemateriaal voor calcineren van korrels in de pelletiserende installatie. De nauwkeurigheid van temperatuuropsporing op elk punt in de roterende oven speelt een beslissende rol in de kwaliteit, de output, het energieverbruik, de kosten en de veilige exploitatie van het materiaal. De omwenteling van roterende oven brengt velen ongemak om de temperatuur binnen roterende oven nauwkeurig te meten. Daarom is het kiezen van nauwkeurige, economische en praktische temperatuur die systeem van roterende oven meten een belangrijk middel om de normale productie van roterende oven te verzekeren.

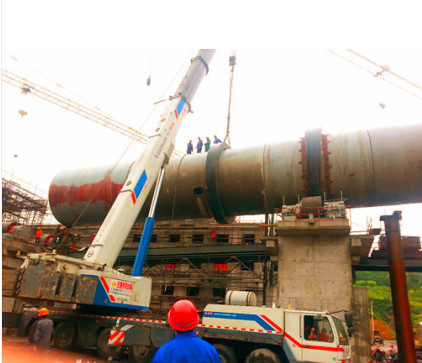

In 2003, werd een Φ5×33m geoxydeerde korreloven vervaardigd om het hiaat in China te vullen. In 2005, van de de konings“ Φ 6.58×47.2m korrel „van de wereld de oven oven werd vervaardigd. Metallurgiemachine
2. Geval: De eerste de korrelproductielijn van de 3 miljoen tonoxydatie in China bereikte met succes de norm en bereikte productie

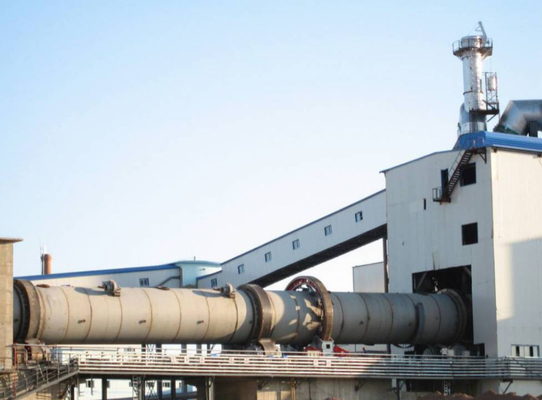

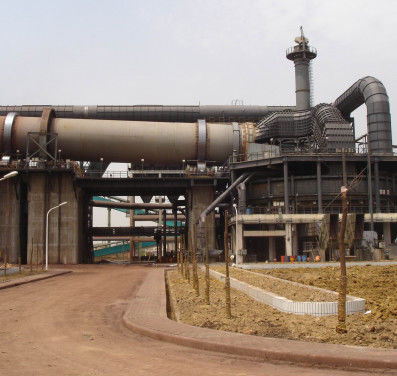

De eerste stadiumproductielijn van Yangzhou Taifu 2×3 miljoen van het geoxydeerde korrelston project aangegaan door Luo Mine bereikte met succes de norm en bereikte productie.
Dit project is de eerste 3 miljoen ton pelletiserend productielijn in China. De vlotte productielijn van de eerste fase bereikte de norm en bereikte de productie, die een nieuwe benchmark op het volledige het korrelen gebied plaatste en legde fundamenten voor het bedrijf om het volledige het korrelen project verder te versterken.
Men schat dat de productiecapaciteit van de eerste fase van de productielijn 9.600 ton na 24 uren van ononderbroken verrichting bereikt, die de ontworpen capaciteit van 9.200 ton overschrijden, die hoogst door de eigenaar wordt geschat. In dit project, omvat het belangrijkste materiaal om korrelproductielijn te oxyderen rooster 5.2×57 m, roterende oven 6.4×43 m in diameter, van rings 22 koeler m in diameter, van schijf 7,5 pelletiseermachine m in diameter, roterende trommeldroger 4.0×30 m in diameter, de sterke mixer van 500t/h etc., die volledig de de kern van het bedrijf productie en de totale pakketcapaciteit toont.
3. De parameters van het de roterende ovenproduct van de oxydatiekorrel. Metallurgiemachine
Nr. | Model | Cijferaantal | SPECIFICATIE | Aandrijving | Steun |
Duw Rolvorm |
(Maximum) band Φ×b (m) (t) |
grote toestelring m Φ× (m) G (t) | Gewicht (t) | |||||||||||||
Helling (%) | Omwenteling (r/min) |
De ton van het productiecapaciteittienduizendtal t/a (t/h) |
Type | Machine |
Hydraulisch type met meerdere balies
|
Blokaantal | Lagerstype | |||||||||||||||
Motor (kW) | Het verminderen van toestel | hydraulische drukpunten | T/min kNm | |||||||||||||||||||
1 | Φ4.0×30m | J973A | 3.5 | 0.47~1.4 | 60 (90) |
Één zij mechanische aandrijving
|
ZSN4-315-092 190KW | ZSY630 Snelheidsverhouding: 63 |
2 | broodje |
Enig hydraulisch toestel
|
Φ4.81×0.65/0.692 G=22.5 | m=28 Φ6.16×0.4 G=11.74 |
329 | ||||||||
2 | Φ5.0×33m | J987 | 4.36 | 0,95 max1.27 |
110 (152) | Één zij flexibele aandrijving | YZP400L2-6 330KW | ZSY630 Snelheidsverhouding: 40 |
Zij twee punten één | 144 | 2 | broodje |
Dubbel hydraulisch toestel
|
Φ6.1×0.766/0.85 G=50 | m=32 Φ7.296×0.7 G=38 |
646 | ||||||
3 | Φ5.0×35m | J987A | 4.25 | 0.3~1.3 | 120 (165) | Één zij hydraulische aandrijving | Twee kanten vier punten | 82.5×4 | 2 | broodje |
Enig hydraulisch toestel
|
Φ6.1×0.76/0.87 G=47.7 | m=36 Φ7.343×0.6 G=37.7 |
635 | ||||||||
4 | Φ5.9×38m | J991 | 4.25 | 0.5~1.5 | 200 (268) |
Twee hydraulische kanten aandrijving |
Twee kanten vier punten | 87.5×4 | 2 | broodje |
Enig hydraulisch toestel
|
Φ7.2×0.96/1.0 G=81.46 | m=40 Φ8.8×0.68 G=46.4 | 960 | ||||||||
5 | Φ6.1×40m | J992 | 4.25 | 0.45~1.35 | 220 (305) |
Twee hydraulische kanten aandrijving |
2 | broodje |
Enig hydraulisch toestel
|
Φ7.4×0.96/1.0 G=83.9 | m=40 Φ9.04×0.68 G=51.5 | 988 | ||||||||||
6 | Φ6.4×45m | 4.25 | 0.45~1.5 | 240 (333) |
Twee kantenmachine aandrijving |
Yp2-450l2-6 400×2 | ZSY800 snelheidsverhouding: 63 | 2 | broodje |
Enig hydraulisch toestel
|
Φ7.4×0.96/1.0 G=83.9 | m=40 Φ9.04×0.68 G=51.5 | 1084 |
