Rod Mill Used In Coal-het Materiaal van de Waterdunne modder en Erts Malende Molen

Staafmolen gebruikt in kolenwater-slurrieapparatuur en ertsmolen

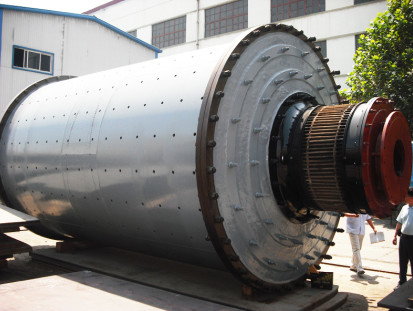

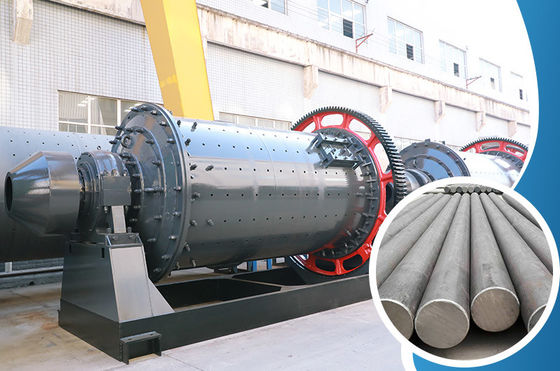

1. Productbeschrijving vanErts Malende Molen

Luoyang mijnbouwmachines Fabriek kan staafmolen produceren met een diameter van minder dan 8 meter.Luo-mijnstaafmolen kan worden gebruikt in kunststeenzand, minerale verwerking, chemische, elektrische energie en andere industrieën van het eerste malen.

China's eerste kolenwaterslurrystaafmolen - φ 3,2 × 4,8 m in 1998

ф 4,3 × 6 m staafmoleneenheid is de eerste onafhankelijke ontwikkeling van de zhongxin Luo mijn grote staafmolen, het ontwerpniveau heeft de internationale equivalente specificaties bereikt van een complete set staafmolen geavanceerd niveau.De voltooiing van het ontwerp en de productie betekent dat de Zhongxin Luo-mijn een nieuwe hoogte heeft bereikt op het gebied van het ontwerpen van grote staafmolens.

Ф 4,3 x 6 m staafmolen de staafmolen in ons land, de industrie is het grootste type staafmolen, is de grootste in de CWS-vergassingsindustrie toepassingsmodel van staafmolen, de complete sets van apparatuur in het ontwerp van de staafmoleneenheid hebben veel aangenomen nieuw technologiepatent, effectief gebruik van het computerondersteunde ontwerp, de moderne ontwerpmethoden zoals eindige-elementenanalyse, optimalisatieontwerp, of de hele machine is ingesteld. Het structurele ontwerp van elk onderdeel bevindt zich op het binnenlandse leidende niveau en heeft het technische niveau van buitenlandse geavanceerde bedrijven.

Wat de natte staafmolen betreft, heeft het bedrijf de productie en debugging van de staafmolen voltooid van weihe High-tech Zone Energy Saving Chemical Co., LTD., Shanghai Coking Co., LTD., en andere binnenlandse chemische ondernemingen, en ontwikkelde de grootste steenkoolwaterslurrystaafmolen in China.De technologie heeft het internationale leidende niveau bereikt en het marktaandeel is ongeveer 50%.

Versnel op basis van het kolenvergassingsproject het vervolgproject φ 4,7 × 6 m staafmolen (natte) marktontwikkeling en promotie-inspanningen.

Rod mill is een serie grootschalige molenproducten van Luo Mine, met een binnenlands eersteklas onderzoeks- en ontwerpteam voor staafmolens, perfecte test- en testmiddelen voor staafmolens, en met onafhankelijke intellectuele eigendomsrechten van staafmolen.

2. Luo het type specificaties en modellen van de mijnstaafmolen:

(1) Rod mill: specificaties van φ1.5x3.0 ~ φ3.5x5.8m, effectief volume van 4.6 ~ 60.7m3 van verschillende configuraties van een verscheidenheid aan specificaties;

(2) Koolwaterslurriestaafmolen: gebruikt voor de chemische industrie Texaco gasproductie van kolenwaterslurriebereiding.Specificaties van φ3.2x4.5 ~ φ4.0x6.7m, het maximale effectieve volume is 77.6m3 van verschillende configuraties van verschillende specificaties;

3. Luo Mine ontwikkelingsontwerp stafmolen technische kenmerken zijn:

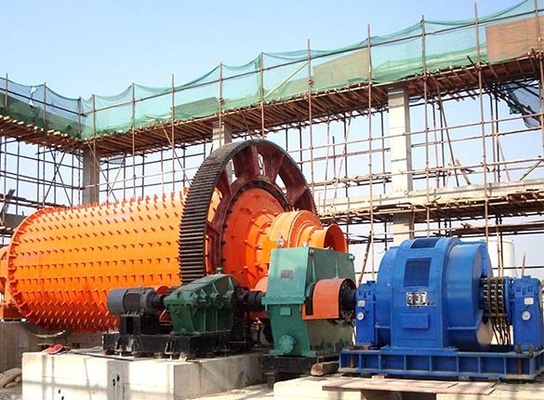

(1) Cilindermolen neemt de transmissievorm aan van randvliegers, middentransmissie, multi-point meshing edge-transmissie en andere transmissietypes;De aandrijfvorm is asynchrone motor + verloopstuk + rondsel + grote versnelling en synchrone motor + luchtkoppeling + rondsel + grote versnelling;

(2) Het algemene gebruik van twee statische en dynamische druklagerondersteuningsmodi, het gebruik van volledig gesloten zelfalcolerende 1200 lijncontact 'rocker-type' lagers, kan ook een enkel glijdend spoor, dubbel glijdend spoor statische en dynamische drukondersteuning of volledig gebruiken statische drukondersteuning;

(3) Groot open tandwiel volgens Amerikaans AGMA-standaardontwerp, uitgerust met een betrouwbare behuizing van het afdichtingsmechanisme, met automatisch sproeismeerapparaat glycerine;

(4) Cilinder is het belangrijkste onderdeel van de molen.Eindige-elementenanalyse wordt door de computer uitgevoerd om de betrouwbaarheid van het gebruik ervan te waarborgen.

(5) Grote en middelgrote molen uitgerust met langzaam rijdend apparaat;

(6) Grote en middelgrote molen uitgerust met smeerstation met hoge en lage druk;

(7) Het controle- en beveiligingssysteem maakt gebruik van PLC-besturing.

4. Productparameters

Technische parameters van Luo-ertsstaafmolen:
