Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Voorwaarde: | Nieuw | Type: | Raymond-molen |
---|---|---|---|
Voergrootte: | 1530mm | Gebeëindigde grootte: | 0.125- 0.044mm |
Plaats van herkomst: | Henan, China | Garantie: | 12 maand |
Naam: | Erts Malende Molen | ||
Hoog licht: | IOS Erkend Raymond Mill Machine,Minerale Steen Raymond Mill Machine |

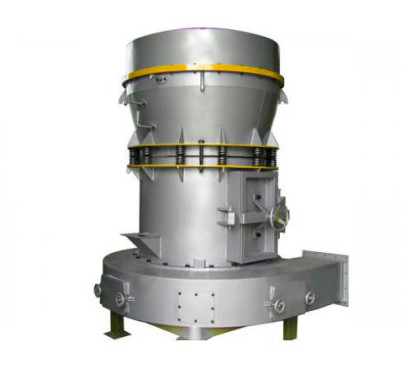

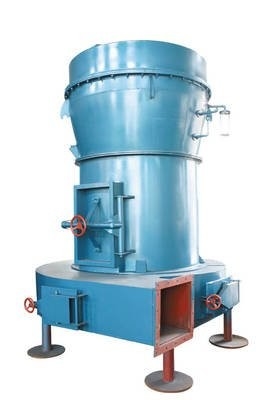

Van de de Molenmachine van Raymond Mill Mineral Stone Raymond Malende het Erts Malende Molen
1. Raymond-molen hoofdstructuur
De machinestructuur is hoofdzakelijk samengesteld uit hoofdmachine, analysator, ventilator, gebeëindigde cycloonseparator, van de micro- de separator poedercycloon en luchtleiding. Onder hen, bestaat de hostmachine uit een kader, luchtinham volute, schop, malende rol, malende ring, dekkingsshell.
2. Het werk principe van Raymond-molen:
Het werk, zal materialen van kapshell kant in de vultrechter moeten verpletteren toevoegt machine, die zich op rolapparaat baseren om op de de bloemplank van de gastheerpruim, rond de verticale as van revolutie, zelf te hangen roteert tegelijkertijd, gepast met als inhoud van roterende middelpuntvliedende kracht wanneer de rolschommeling naar buiten, de pers in ring, het schopmes die materiaal opscheppen aan tussen het malen van rol en het malen van ring, het doel om materialen te verpletteren door te rollen en de malende rol te drukken worden bereikt.
Het proces van de luchtselectie: nadat het materiaal wordt gemalen, zal de ventilator de wind in de belangrijkste machinehuisvesting blazen, die het poeder blazen, die door de analysator sorteren boven de malende ruimte wordt geplaatst, vallen de fijne en ruwe materialen in de malende die ruimte voor het opnieuw malen, fijnheid overeenkomstig de specificaties van de wind in de cyclooncollector, na het lossen van door de poederafzet wordt verzameld, d.w.z., het afgewerkte product. De luchtstroom is teruggekeerd naar de ventilator door de terugkeerbuis op het hogere eind van de grote cyclooncollector. De windweg geeft en stroomt onder negatieve druk door. Het verhoogde luchtvolume van de doorgevende luchtweg wordt gelost door de uitlaatpijp tussen de ventilator en de hostmachine, en ingaat de kleine cyclooncollector voor reinigingsbehandeling.
3. Productparameters van Raymond-molen
Modelaantal en technische parameters van Raymond-molen | ||||||
Model | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
Specificatie | ||||||
Voergrootte (mm) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
Gebeëindigde grootte (mm) | 0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
De verschillende materiële productie van de fijnheidsverschuiving (t) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
De snelheid van de centrumschacht (r/min) |
82 | 105 | 130 | 160 | 180 | 280 |
Malende ringsdiameter (mm) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
Malende roldiameter (mm) |
450 | 410 | 320 | 260 | 210 | 140 |
Het malen rolhoogte (mm) | 250 | 190 | 160 | 150 | 150 | 100 |
Hoofdmotor | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
Ventilatormotor | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
Analysatormotor | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
