Voorwaarde: | Nieuw | Naam: | De diepteindicator van het mijnhijstoestel |
---|---|---|---|
Toepassing: | Ontginnend, vervoer het hijsen van machine | Classificatie: | De Vervangstukken van de mijnbouwmachine |
Snelheidsverhouding waaier: | van het het 3:14:1 van het 1:12:1 het 5:1 enz. | Gebruik: | Mijnbouwmachine, mijnhijstoestel |
Andere naam: | De indicator van de hijstoesteldiepte | Type: | Algemeen |
Garantie: | 12 maanden | Installatie: | Gids |
Kleur: | douane | Haven: | qingdao, tianjin, Shanghai |
Hoog licht: | De Vervangstukken van de de Mijnbouwmachine van de diepteindicator,Diepteindicator voor Mijnbouwmachine,De diepteindicator van het mijnhijstoestel |

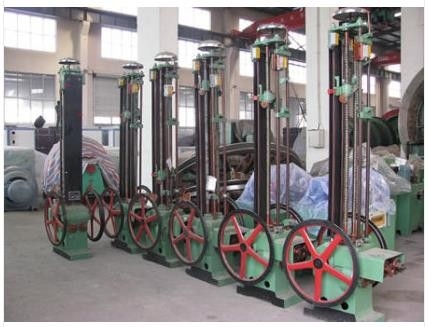

De Vervangstukken en de Diepteindicator van de mijnbouwmachine voor Mijnbouwmachine
1. Productomschrijving van de indicator van de hijstoesteldiepte
De de diepteindicator van de enig-kabeloverwelfde galerij is samengesteld uit twee delen, is één een apparaat dat recht motie aan het eind van de belangrijkste schacht van het hijstoestel, d.w.z., het apparaat van de de indicatortransmissie van de overwelfde galerijdiepte overbrengt, en het andere deel is een diepteindicator, die door een koppeling wordt verbonden.
De de diepteindicator van de enig-kabeloverwelfde galerij is samengesteld uit twee delen, is één een apparaat dat recht motie aan het eind van de belangrijkste schacht van het hijstoestel, d.w.z., het apparaat van de de indicatortransmissie van de overwelfde galerijdiepte overbrengt, en het andere deel is een diepteindicator, die door een koppeling wordt verbonden. De diepteindicator is uitgerust met overwelfde galerijtype diepteindicator, kleine het type van loodschroef dikke wijzerindicator, ronde schijftype fijne naaldindicator. De indicator van de overwelfde galerijdiepte voegde ook een gebroken apparaat van de schachtbescherming (toe van de de aandrijvingsmislukking van de diepteindicator de bescherming).
De Vervangstukken en de Diepteindicator van de mijnbouwmachine voor Mijnbouwmachine
2. Het werk principe van de indicator van de hijstoesteldiepte:
De roterende beweging van de belangrijkste schacht van het hijstoestel wordt overgebracht aan de diepteindicator door het transmissieapparaat, en de schroef wordt overgebracht aan de loodschroef door het toestelpaar, zodat de twee verticale loodschroeven in tegenovergestelde richtingen aan elkaar roteren. Aangezien de loodschroef roteert, bewegen de twee trapezoïdale noten zich met Wijzers ook in tegenovergestelde richtingen, één omhoog en andere neer. Het aantal revoluties van de loodschroef is evenredig aan het aantal revoluties van de belangrijkste schacht, en beantwoordt daarom in de positie van de container in de put. Daarom beantwoordt de positie van de wijzer op de noot op de loodschroef ook aan het, en de positie van de container in de put kan nauwkeurig door de wijzer worden vermeld.
Op de trapezoïdale die noot niet alleen met een wijzer wordt, en met een pen wordt uitgerust uitgerust die en raak het ijzer, als beklimmingscontainer dicht bij de brondesinstallatie de plaats, de pen gedreven signaalspeld op de trekkrachtstaaf, de signalen tegelijkertijd de speld in de horizontale richting in mobiel geleidelijk aan zou verbinden, wanneer het bereik de speld van het vertragingspunt van de penverblijfplaats, in een signaal de vurenspeld op de de slagklok van de trekkrachtstaaf, langzaam begin signaleert, a-wordt de grensschakelaar bevestigd op de kolom naast de staaf van de signaaltrekkracht. Wanneer de opheffende container een bepaalde positie bereikt, zal het aanrakingsblok op de staaf van de signaaltrekkracht de rol van de reductiemiddelenschakelaar vertragen tot het ophoudt. Als het hijstoestel heeft gerold, zal de ijzeraanraking op de trapezoïdale noot de rollende grensschakelaar voor veiligheid het remmen openen.
De speld op de staaf van de signaaltrekkracht kan volgens de behoefte worden bewogen, en de hogere en lagere posities van de schakelaar van de vertragingsgrens en over de schakelaar van de krukgrens kunnen gemakkelijk worden aangepast om aan de vereisten van verschillende vertragingsafstand en over krukafstand te voldoen.
Snelheid die die CAM beperken door de turbine, snelheid wordt gedreven die bescherming beperken door snelheid die reostaat of self-tuning machine beperken, zodat het hijstoestel niet in het vertragingsstadium overspeed. De Hoek van elke CAM in een het opheffen proces zou binnen 270 graden moeten zijn -330 graden.
De Vervangstukken en de Diepteindicator van de mijnbouwmachine voor Mijnbouwmachine
3. Technische parameters van de indicator van de hijstoesteldiepte
Beschrijving van de diepteindicator van het mijnhijstoestel | |
Chassis | De hoge starheid FC - 25 gietijzerafgietsel |
Toestel | Keur hoogte goed - de legeringsstaal 50 van de kwaliteits hoge zuiverheid crmnti conditionerende behandeling, na het carbureren en het doven behandeling en het malen |
Hoofdschacht | Gemaakt van hoogte - van het de legeringsstaal van kwaliteits heeft de zuivere Cr 40 conditionerende behandeling, zware ladingscapaciteit gehangen |
Lagers | Uitgerust met zware ladingscapaciteit van het lager van de rolkegel |
Olieverbinding | Ingevoerde dubbele lippenverbinding, hoge capaciteit van stofdicht en lek |
Van de de diepteindicator van het mijnhijstoestel de Structuureigenschappen | |
T aandrijving, normalisatie, vele verscheidenheden, de snelheidsverhouding voor al daadwerkelijke transmissieverhouding. De gemiddelde efficiency tot 98% | |
De versnellingsbak kan positieve en negatieve verrichting zijn, met lage snelheid of de hoge snelheid is stabiele, en met geringe geluidssterkte, kleine trilling, tolerantie | |
Technische parameters, snelheidsverhouding waaier: van het het 3:14:1 van het 1:12:1 het 5:1 enz. | |
Het gemakkelijk te vervangen, is wijzen van op diepte niet genoeg, moet slechts een verschillende verhouding van transmissiegeval veranderen |
