Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Productnaam: | Rod Mill | Voorwaarde: | Nieuw |
---|---|---|---|
Type: | Erts Malende Molen | Toepassing: | Stenen en bulkmaterialen |
Garantie: | 12 maanden | Uasge: | Chemische bouwmaterialen, |
Toepassingsindustrie: | Cementinstallatie, Staalfabriek, Chemische Installatie & Verbrandingsoven | Haven: | QingDao, TianJian, Shanghai |
Gewicht: | 20-175t | Macht: | 75-1400kw |
Erts Malende Molen Rod Mill
Ⅰ. Basisinleiding van staafmolen (erts malende molen)
Het bedrijf kan staafmolens van diverse specificaties en modellen onder 8m in diameter leveren. De staafmolens kunnen voor het primaire malen in kunstmatig steenzand, minerale verwerking, de chemische industrie, stroom en andere industrieën worden gebruikt.
Ф4.3×6m is de staafmolen een staafmolen op grote schaal die in de industrie van het steenkoolchemische product en de steenkool-water dunne modderindustrie wordt gebruikt. Deze reeks van de staafmolen van materiaal gebruikt effectief moderne ontwerpmethodes zoals CAD, eindige elementenanalyse, en optimaliseringsontwerp.
In termen van natte staafmolens, hebben vele binnenlandse chemische bedrijven staafmolens vervaardigd en gezuiverd.
Zich baseert op steenkool versnelt het gasvormingsproject, de marktontwikkeling en de bevordering van de de staafmolen van het opvolgendeproject Φ 4.7×6m (nat procédé).
De staafmolen is een reeks molens op grote schaal van Luokuang.
Ⅱ. Specificaties en modellen van Rod Mills in Luoyang (erts malende molen)
(1) staafmolen: diverse specificaties met diverse configuraties die van φ1.5x3.0 tot φ3.5x5.8m en efficiënt volume van 4,6 aan 60.7m3 gaan;
(2) de molen van de de dunne modderstaaf van het steenkoolwater: gebruikt voor de voorbereiding van de dunne modder van het steenkoolwater voor Texaco gasproductie in de chemische industrie. Diverse specificaties met diverse configuraties die van φ3.2x4.5 tot φ4.0x6.7m gaan, en het maximum efficiënte volume zijn 77.6m3;
Ⅲ. Technische kenmerken van staafmolen (erts malende molen)
(1) die de transmissievormen door de trommelmolen worden gebruikt omvatten randpamflet, centrumaandrijving, inschakelende randaandrijving met meerdere balies, enz. de aandrijvingsvormen omvatten asynchrone motor + reductiemiddel + pignon + groot toestel en synchrone motor + luchtkoppeling + pignon + groot toestel;
(2) over het algemeen, wordt de steunmethode van statische en dynamische druklagers op beide einden goedgekeurd, en een volledig ingesloten self-aligning ‚tuimelschakelaartype‘ van het 1200 lijncontact lager wordt gebruikt. Volledige statische druksteun;
(3) het grote open toestel wordt ontworpen volgens de Amerikaanse AGMA-norm, met een verzegelde en betrouwbare die toesteldekking uitgerust, en met een smerend apparaat van de glycerine automatisch nevel wordt uitgerust;
(4) de cilinder is het essentiële onderdeel van de molen, en een computer wordt gebruikt om eindige elementenanalyse van het uit te voeren om de betrouwbaarheid van zijn gebruik te verzekeren;
(5) de grote en middelgrote molens zijn uitgerust met langzame aandrijvingsapparaten;
(6) de grote en middelgrote molens zijn uitgerust met de posten van de hoge en lage druksmering;
(7) het controle en beschermingssysteem keurt PLC controle goed.
Erts het malen molen technische parameters
Model | Cilinderdiameter (mm) |
Cilinderlengte (mm) |
Efficiënt Volume (m ³) |
Molensnelheid (r/min) |
Schurende Lichaamslading (t) | Overdrachtmethode | Elektrische Motor |
Afmetingen (L×W×H) |
Gewicht (t) |
|
Macht (kW) |
Roterende Snelheid (r/min) |
|||||||||
MB15×30 | 1500 | 3000 | 5 | 23 | 8 | rand | 75 | 743 | 7.6×3.4×2.8 | 20 |
MB17×30 | 1700 | 3000 | 5.8 | 20 | 10.2 | 90 | 980 | 7.6×3.5×3.1 | 40.4 | |
MB21×30 | 2100 | 3000 | 8.8 | 19.4 | 25 | 220 | 735 | 8.7×4.8×4.4 | 48 | |
MB21×36 | 2100 | 3600 | 10.8 | 21 | 28 | 220 | 735 | 9.5×4×4.7 | 52.5 | |
MB24×30 | 2400 | 3000 | 11.8 | 18.2 | 27 | 250 | 735 | 8.5×4.2×4.6 | 58 | |
MB27×36 | 2700 | 3600 | 18.8 | 17.5 | 42 | 400 | 187 | 12×5.7×4.7 | 70 | |
MB30×40 | 3000 | 4000 | 25.9 | 16.2 | 50 | 500 | 187 | 12.6×6.1×4.9 | 89 | |
MB32×45 | 3200 | 4500 | 33 | 15.5 | 56 | 630 | 167 | 16×8×5.6 | 111.5 | |
MB32×48 | 3200 | 4800 | 34 | 15.5 | 60 | 710 | 740 | 12×7×6 | 121.2 | |
MB36×54 | 3600 | 5400 | 50 | 14.5 | 97 | 1000 | 167 | 16×8×6.7 | 155 | |
MB38×52 | 3800 | 4200 | 54.1 | 14.2 | 102 | 1120 | 992 | 15×8.27×6.21 | 175 | |
MB38×58 | 3800 | 5800 | 60.3 | 14.2 | 112.2 | 1250 | 167 | 15.6×8.27×7.21 | 156 | |
MB40×60 | 4000 | 6000 | 70 | 14.0 | 130 | 1400 | 200 | 18.2×9.00×7.5 | 163 |

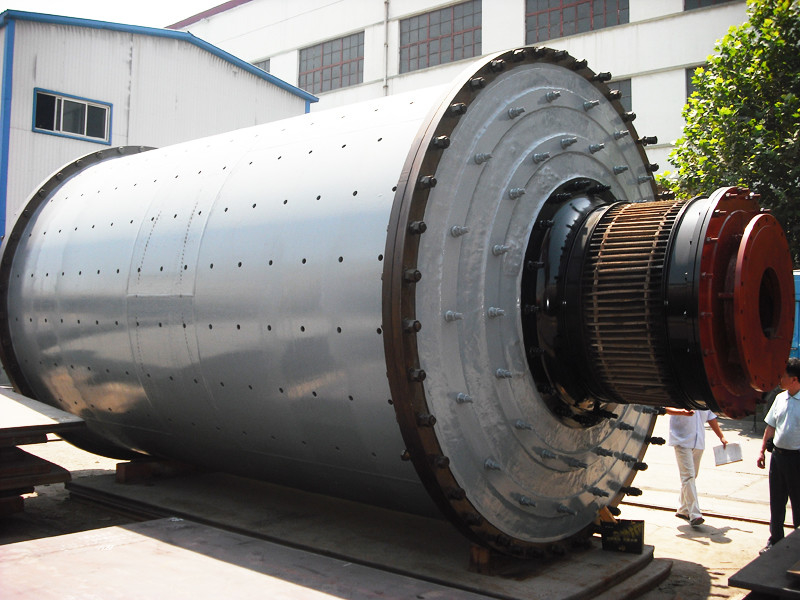

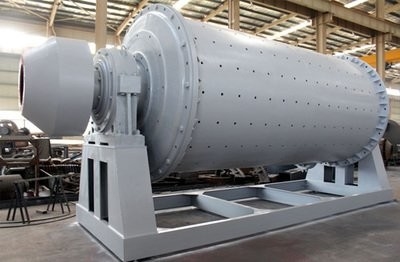

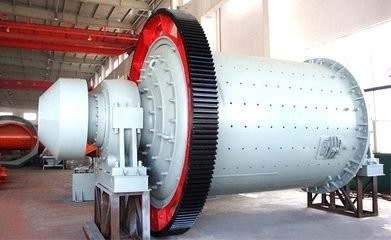

Erts het malen de verklaring van de molenfoto
