Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Productnaam: | Lucht geveegde steenkoolmolen | Voorwaarde: | Nieuw |
---|---|---|---|
Type: | Erts Malende Molen | Toepassing: | Stenen en bulkmaterialen |
Garantie: | 12 maanden | Uasge: | Chemische bouwmaterialen, |
Toepassingsindustrie: | Cementinstallatie, Staalfabriek, Chemische Installatie & Verbrandingsoven | Haven: | QingDao, TianJian, Shanghai |
Gewicht: | 36-215t | Macht: | 250-1400kw |
Hoog licht: | De Malende Molen van het steenkoolerts,Lucht Geveegde Erts Malende Molen,Lucht Geveegde Steenkool Malende Molen |
Geveegde de Steenkoolmolen van de erts Malende Molen Lucht
Ⅰ. Technische kenmerken van lucht-geveegde steenkoolmolen
(1) die de transmissievormen door de trommelmolen worden gebruikt omvatten randpamflet, centrumaandrijving, inschakelende randaandrijving met meerdere balies, enz. de aandrijvingsvormen omvatten asynchrone motor + reductiemiddel + pignon + groot toestel en synchrone motor + luchtkoppeling + pignon + groot toestel;
(2) over het algemeen, wordt de steunmethode van statische en dynamische druklagers op beide einden goedgekeurd, en een volledig ingesloten self-aligning ‚tuimelschakelaartype‘ van het 1200 lijncontact lager wordt gebruikt. Volledige statische druksteun;
(3) het grote open toestel is uitgerust met een verzegelde en betrouwbare toesteldekking, en is uitgerust met een automatisch smerend apparaat van de glycerinenevel;
(4) de cilinder is het essentiële onderdeel van de molen, en een computer wordt gebruikt om eindige elementenanalyse van het uit te voeren om de betrouwbaarheid van zijn gebruik te verzekeren;
(5) de grote en middelgrote molens zijn uitgerust met langzame aandrijvingsapparaten;
(6) de grote en middelgrote molens zijn uitgerust met de posten van de hoge en lage druksmering;
(7) het controle en beschermingssysteem keurt PLC controle goed.
Ⅱ. Specificatie en het betekenen van lucht-geveegde steenkoolmolen
φ4×8+3.5m = binnendiameter van cylinder×effective lengte van cylinder+length van het drogen van bak
Ⅲ. Ontwikkelingsproces van lucht-geveegde steenkoolmolen
Van afgelopen φ2.2m, φ2.8m, φ3m, φ3.2m, enz., aan de huidige het Materiaalcapaciteit van φ3.8m, van φ4m, enz.-van 500t/d, 700t/d, 1000t/d, 2500t/d, 5000t/d, 6000t/d.
Ⅳ. Het werk principe van lucht-geveegde steenkoolmolen
De ruwe steenkool wordt gevoed in de drogende bak van de molen van de agent van het het voeden apparaat, en de hete lucht met een temperatuur van ongeveer 350 ℃ gaat ook de molen door de pijp van de luchtinham in om de ruwe steenkool te drogen, en de droge steenkool gaat de malende molen door de verdelingsraad de in silo onder het effect en het malen van het malende lichaam wordt verpletterd (staalbal). Tegelijkertijd, zal het gas door de speciale uitlaatventilator wordt gevormd het verpulverde steenkoolpoeder uit de molen door het lossingsapparaat dat brengen.
Erts het malen molen technische parameters
Specificaties (diameter× lengte) | Roterende snelheid (r/min) |
Voergrootte (mm) | Capaciteit (t/h) | Schurende lichaamslading (t) |
Hoofdmotor | Hoofdafremmer | Gewicht (t) |
|||
Model | Macht (kW) | Roterende snelheid (r.p.m) | Model | Snelheidsverhouding | ||||||
φ2.2×4.4 | 22.4 | ≤25 | 8~9t/h | 18t | Yrkk4501-6 | 250 | 986 | ZD60-11 | 6.3 | 36.7 |
φ2.2×5.8 | 22.4 | ≤25 | 5.5~7 | 23.5~25 | Y4005-8 | 280 | 750 | Zd70-10 | 5.6 | 45 |
φ2.4×4.75 | 21.2 | ≤25 | 14 | 22~24 | Yr4501-8 | 315 | 740 | Zd60-8 | 4.5 | 49 |
φ2.4×4+2 | 20.2 | ≤25 | 10~11 | 19 | Yrkk450-8 | 250 | 740 | ZDY355 | 4.5 | 60 |
φ2.4×4.5+2 | 20.2 | ≤25 | 10~12 | 20.8 | Yrkk500-8 | 280 | 740 | JDX45 | 4.5 | 68 |
φ2.6× (5.25+2.25) | 19.7 | ≤25 | 9~10 | 28 | Yrkk500-8 | 400 | 740 | ZDY450 | 4.5 | 87.4 |
φ2.8× (5+3) | 18.7 | ≤25 | 13~13.5 | 32 | Y5001-8 | 500 | 740 | JDX560 | 4.5 | 102 |
φ2.9×4.7 | 19.1 | ≤25 | 14~19 | 34.4 | Yr560-8 | 500 | 743 | MBY560 | 5.6 | 79 |
φ2.5×3.9 | 21 | ≤25 | 14 | 21 | Jr138-8 | 280 | 740 | Zd70-9 | 5 | 49.5 |
φ3× (6.5+2.5) | 18.3 | ≤25 | 17~19 | 43 | Yrkk5603-8 | 630 | 740 | MBY560 | 5 | 120 |
φ3.2×4.8 | 16.7 | ≤25 | 20 | 48 | Yr630-8 | 630 | 740 | MBY560 | 5 | 118 |
φ3.2× (6.5+2) | 16.9 | ≤25 | 20 | 50 | Yrkk560-8 | 710 | 740 | JDX630 | 5 | 137 |
φ3.5×8 | 17.2 | ≤25 | 55~60 | 80 | Yrkk710-8 | 1000 | 740 | MBY800 | 6.3 | 182 |
φ3.8× (7.75+3.5) | 16.7 | ≤25 | 85 | 85 | Yrkk710-8 | 1400 | 740 | Jdx90-wx-2A | 5.6 | 215 |

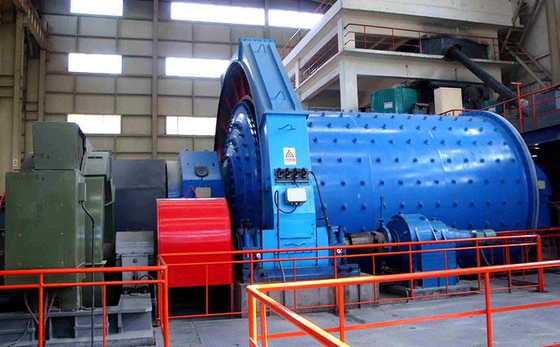

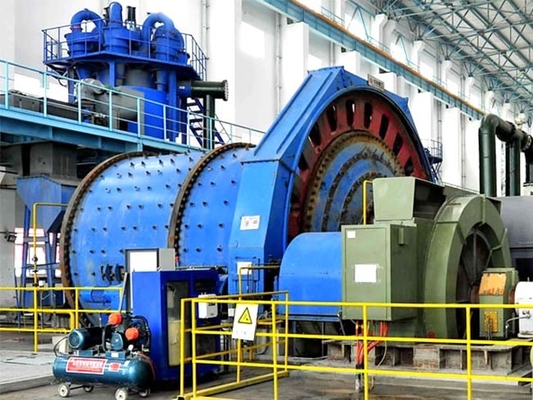

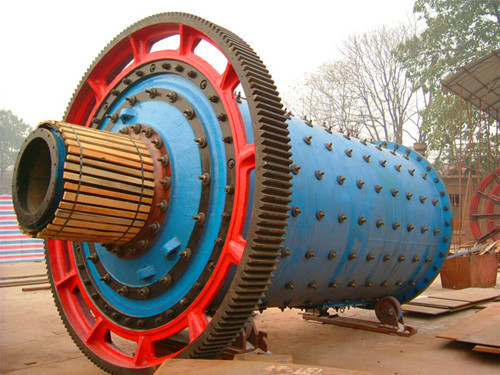

Erts het malen de verklaring van de molenfoto
