Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Productnaam: | Buismolen | Voorwaarde: | Nieuw |
---|---|---|---|
Type: | Erts Malende Molen | Toepassing: | Stenen en bulkmaterialen |
Garantie: | 12 maanden | Uasge: | Chemische bouwmaterialen, |
Toepassingsindustrie: | Cementinstallatie, Staalfabriek, Chemische Installatie & Verbrandingsoven | Haven: | QingDao, TianJian, Shanghai |
Gewicht: | 92-485t | Macht: | 570-4200kw |
Hoog licht: | Het Erts Malende Molen van de buismolen,De asynchrone Malende Molen van het Motorerts,PLC van de erts Malende Molen Controle |
De Buismolen van de erts Malende Molen
1. Technische kenmerken van de molen (erts malende molen)
(1) die de transmissievormen door de trommelmolen worden gebruikt omvatten randpamflet, centrumaandrijving, inschakelende randaandrijving met meerdere balies, enz. de aandrijvingsvormen omvatten asynchrone motor + reductiemiddel + pignon + groot toestel en synchrone motor + luchtkoppeling + pignon + groot toestel;
(2) over het algemeen, wordt de steunmethode van statische en dynamische druklagers op beide einden goedgekeurd, en een volledig ingesloten self-aligning ‚tuimelschakelaartype‘ van het 1200 lijncontact lager wordt gebruikt. Volledige statische druksteun;
(3) het grote open toestel wordt ontworpen volgens de Amerikaanse AGMA-norm, met een verzegelde en betrouwbare die toesteldekking uitgerust, en met een smerend apparaat van de glycerine automatisch nevel wordt uitgerust;
(4) de cilinder is het essentiële onderdeel van de molen, en een computer wordt gebruikt om eindige elementenanalyse van het uit te voeren om de betrouwbaarheid van zijn gebruik te verzekeren;
(5) de grote en middelgrote molens zijn uitgerust met langzame aandrijvingsapparaten;
(6) de grote en middelgrote molens zijn uitgerust met de posten van de hoge en lage druksmering;
(7) het controle en beschermingssysteem keurt PLC controle goed.
2. Basisinleiding van buismolen (erts malende molen)
De buismolen wordt ontworpen om uit de voordelen en de nadelen van het open-stroom malende systeem voordeel te halen, en significante verbeteringen aan de traditionele bal miljoen gemaakt. De output van de machine is zeer verbeterd, en de poederfijnheid en de specifieke oppervlakte zijn gestegen, realiserend hoge opbrengst en hoge fijnheid, en verstrekkend een nieuw type van het malen van materiaal voor de productie van hoogwaardig cement.
De Luokuang-buismolen past het materiële niveau van elke bak met zijn unieke gecombineerde verdelingsraad en raad van de lossingsrooster aan, verhoogt het ventilatievolume, en verbetert de voorwaarden binnen de molen; tegelijkertijd, keurt het een nieuw type van voeringsraad goed, past de snelheid van de molen aan, en optimaliseert het toestelontwerp en de smeringsparameters van de dragende struik zijn beter, worden de lopende stabiliteit en de levensduur van de molen verhoogd, en de het malen efficiency is beter.
Op voorwaarde dat andere parameters onveranderd blijven, wordt de output per eenheid verhoogd met 20%, en de machtsconsumptie per eenheidsproduct is verminderd door 10-12%; bij open-stroom het malen, kan de specifieke oppervlakte van cement 320m2/kg bereiken.
3. Technische kenmerken van Luokuang-buismolen (erts malende molen)
(1) transmissievorm: centrumtransmissie en randtransmissie (met inbegrip van randtransmissie in de vorm van multipunt die inschakelen). De grote en middelgrote molens zijn uitgerust met langzame aandrijving.
(2) de steunwijze van de molen: hoofd dragend type, dubbel glijdend schoentype en hybride type (één hoofdlager aan de ene kant en één eind glijdende schoen). De dragende struiken en de ondersteunende stootkussens worden verwerkt door CNC werktuigmachines. Alle drie steunen zijn uitgerust met hoge en lage druk smerende apparaten.
(3) roterend deel: het cilinderlichaam is automatisch gelast, is de lasnaad de ultrasone inspectie van 100%, wordt het cilinderlichaam onthard als geheel na lassen, en lassen wordt de spanning volledig geëlimineerd; het cilinderlichaam wordt in één keer verwerkt door een grote speciale machine, die effectief de sleepringen op beide einden verzekert. (hoofdlager) coaxiality, zodat het materiaal kan regelmatig lopen.
(4) het voeden van en het lossen van apparaat: Er zijn speciale verbindingen met de dynamische en statische verbindingen zoals de holle schacht of de transmissieverbinding om ervoor te zorgen dat het olie of geen as lekt.
(5) systeemcontrole: Het volledige molensysteem wordt gecontroleerd door PLC, die temperatuurinspectie en trillingsopsporing van het apparaat van de molensteun en al lagers en de smeerolie van het reductiemiddel kan realiseren, en computer gezamenlijke controle met de centrale controlekamer kan realiseren.
Erts het malen molen technische parameters
Model | T/min (r/min) | Voergrootte (mm) | Capaciteit (t/h) | Schurende lichaamslading (t) | Hoofdmotor | Hoofdafremmer | Gewicht (t) | |||
Model | Macht (kW) | T/min (r.p.m) | Model | Snelheidsverhouding | ||||||
φ2.2×11 | 20.91 | ≤25 | 15~17 | 50 | Tr1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
φ2.4×8 | 20.91 | ≤25 | 14~18 | 39.5~42 | Trq1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
φ2.4×9 | 20.91 | ≤25 | 23~25 | 50 | Tr1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
φ2.4×10 | 20.91 | ≤25 | 16~22 | 50 | Tr1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
φ2.4×11 | 21 | ≤25 | 19~24 22~28 | 6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
φ2.4×12 | 21 | ≤25 | 18~20 21~23 | 6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
φ2.4×13 | 21 | ≤25 | 21~22 24~26 | 6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
φ2.6×10 | 20.6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
φ2.6×13 | 20.6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 158 |
φ3.0×9 | 19.13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
φ3×11 | 18.92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
φ3×12 | 18.92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
φ3×13 | 18.92 | ≤25 | 39~45 | 116max | YR1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
φ3.2×11 | 18.3 | ≤25 | 45~48 | 112max | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213.6 |
φ3.2×13 | 18.7 | ≤25 | 50~55 | 133max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
φ3.4×11 | 18 | ≤25 | 45~55 | 120max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
φ3.5×13 | 17 | ≤25 | 60~65 | 156max | YR2000-8/1730 | 2000 | 740 | Ts130-a-F1 | 257.6 | |
φ4×13 | 16.3 | ≤25 | 78~80 | 191 | Yrkk900-80 | 2800 | 745 | Js140-a | 348 | |
φ4.6×14 | 15 | ≤25 | 100~115 | 285 | Yr1000-8 | 4200 | 740 | J3160-c | 485 |

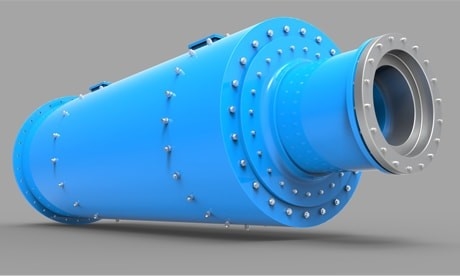

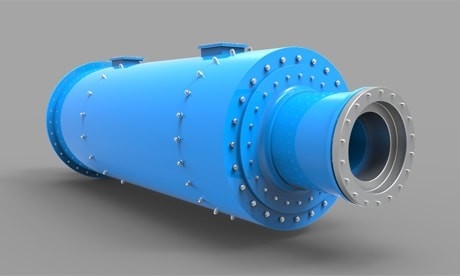

Erts het malen de verklaring van de molenfoto
