Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | Raymond-molen | Voorwaarde: | Nieuw |
|---|---|---|---|
| Type: | Erts Malende Molen | Toepassing: | Stenen en bulkmaterialen |
| Garantie: | 12 maanden | Uasge: | Chemische bouwmaterialen, |
| Toepassingsindustrie: | Cementinstallatie, Staalfabriek, Chemische Installatie & Verbrandingsoven | Haven: | QingDao, TianJian, Shanghai |
| Hoog licht: | 30mm de Malende Molen van het Voererts,30mm Voer Raymond Mill,Raymond Mill For Purification |
||
Raymond Mill Ore Grinding Mill 30mm het Apparaat van de Voergrootte voor Reiniging
1. Hoofdstructuur van Raymond-molen
De structuur van de machine is hoofdzakelijk samengesteld uit hoofdmotor, analysator, ventilator, de separator van de afgewerkt productcycloon, de fijne separator van de poedercycloon en luchtleiding. Onder hen, bestaat de belangrijkste motor uit een kader, een luchtinham volute, een blad, een malende rol, een malende ring en een dekking.
2. Het werk principe van Raymond-molen
Wanneer het werken, worden de te verpulveren materialen gevoed in de machine van de voedende vultrechter aan de kant van de machinedekking, en baseren zich op het malende die rolapparaat op het kader van de pruimbloesem van de belangrijkste machine wordt opgeschort om rond de verticale as te draaien, en roteren tegelijkertijd zich naar buiten, wegens de middelpuntvliedende kracht tijdens omwenteling, de malende rolschommeling en persen tegen de malende ring, zodat de schop het materiaal opschept en het tussen de malende rol en de malende ring verzendt.
3.Ore het malen molen technische parameters
| Raymond-molen model en technische parameters | ||||||
| model | 6R4525 | 5R4119 | 4R3216 | 3R75 | 3R65 | 3R60 |
| parameter | ||||||
| De grootte van het voerdeeltje (mm) | ≤30 | ≤25 | ≤25 | ≤20 | ≤15 | ≤15 |
| Gebeëindigde deeltjesgrootte (mm) | 0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
0,125- 0,044 |
| Verschuivingsproductie van verschillende materiële fijnheid (t) | 16-120 | 8-60 | 4-45 | 1.5-20 | 1-18 | 0.5-8 |
| Centrale schachtsnelheid (r/min) | 82 | 105 | 130 | 160 | 180 | 280 |
| Malende ringsdiameter (mm) | 1770 | 1400 | 1073 | 865 | 725 | 495 |
| Roldiameter (mm) | 450 | 410 | 320 | 260 | 210 | 140 |
| Rolhoogte (mm) | 250 | 190 | 160 | 150 | 150 | 100 |
| gastheermotor | y315m- 4-132 |
y280s- 4-75 |
y225s- 4-37 |
y225s- 8-18.5 |
y200L- 8-15 |
y160m- 6-7.5 |
| Ventilatormotor | y315m- 4-132 |
y250m- 4-75 |
y200L- 4-37 |
y160L- 4-15 |
y160m- 4-11 |
y132s- 2-5.5 |
| Analysatormotor | y160m- 4-11 |
yc200- 4B-7.5 |
yc120- 4a-5.5 |
y112m- 6-202 |
y112m- 6-2.2 |
y90L- 6-1.1 |
4. Het proces van de windselectie van Raymond-molen
Nadat het materiaal wordt gemalen, blaast de ventilator de wind in het belangrijkste omhulsel die te blazen - omhoog het poeder, dat door de analysator boven de malende kamer wordt geplaatst wordt gesorteerd. Het materiaal met bovenmatige fijnheid valt in de malende kamer voor het opnieuw malen. Het gaat de cyclooncollector met de windstroom in, en door de poederafzet na inzameling gelost, die het afgewerkte product is. De luchtstroom is teruggekeerd naar de ventilator door de pijp van de terugkeerlucht op het hogere eind van de grote cyclooncollector. De luchtweg geeft en stroomt onder negatieve druk door. Het verhoogde luchtvolume van de doorgevende luchtweg wordt gelost door de uitlaatpijp tussen de ventilator en de belangrijkste motor, en ingaat de kleine cyclooninzameling. apparaat voor reiniging.

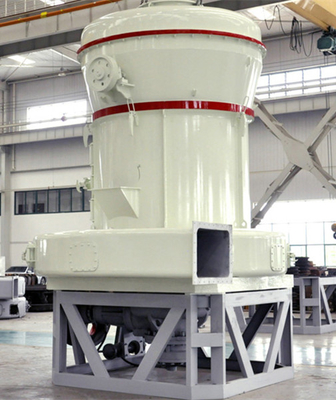

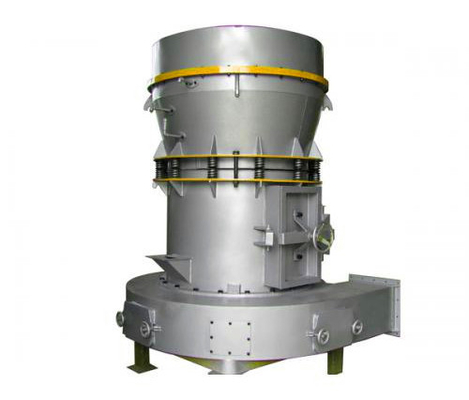

5.Ore het malen de verklaring van de molenfoto
Contactpersoon: Mr. David
Tel.: 86-18637916126
