Plaatvoeder die Hijsend Waaier 0~0.6 M/Min van de Machinesnelheid vervoeren

Plaatvoermachine voor het vervoeren van platen 0~0,6 M/min

1Doel.

Plaatvoermachines zijn een soort continue transportmachines die veel worden gebruikt in mijnbouw, metallurgie, bouwmaterialen, havens, kolen- en chemische industriële en mijnbouwbedrijven.Het wordt hoofdzakelijk gebruikt voor het continu en gelijkmatig leveren en overbrengen van verschillende bulk zware voorwerpen en schuurbare bulk materialen van opslagbakken of transfer hoppers naar breekmachinesHet is een van de belangrijke en onmisbare apparatuur in het proces van de verwerking van erts en grondstoffen en de continue productie.

2. functionaliteit

(1) Het merendeel van de start zonder belasting, in principe geen overbelastingsverschijnselen, af en toe starten met nominale belasting, de ontvangende hopper heeft maximaal 70 ton steenkool;

(2) Het moet op nul snelheid starten en het snelheidsbereik is 0~0,6 m/min. Het kan handmatig worden bediend om langzaam te versnellen of te vertragen.die vaker wordt gebruikt en stabiel draait;

(3) De externe belasting is in principe stabiel tijdens een stabiele werking en de impact is klein;

(4) De omgevingstemperatuur is laag en het stof is groot.

3.werkingsbeginsel

Als tractieelement wordt een hoge sterkte dozer die smeden ketting met een toonhoogte van 228,6 mm (9 inch) gebruikt.De twee ketens omzeilen een paar aandrijfswielen geïnstalleerd aan de kop van het lichaam en een paar spanningswielen aan de staart van het lichaam om een gesloten lus te vormenElke kettingverbinding van de twee ketenrijen is voorzien van overlappende, zware transportgroefjes die een continue transportlijn vormen die materiaal kan vervoeren.Het eigen gewicht en het gewicht van het materiaal worden ondersteund door meerdere rijen steunwielenHet transmissiesysteem is met de reducer verbonden door de AC-frequentieomrekeningsmotor die de snelheid reguleert.en vervolgens is het dragermechanisme direct verbonden met de uitbreidingshuls en het aandrijfinrichting om de lage snelheid te bedienenHet materiaal dat in de staartbak wordt afgevoerd, wordt langs de transportlijn naar de voorzijde van het lichaam vervoerd om het doel te bereiken van een continue en gelijkmatige voeding van de onderstaande werkmachines.

4.Doel van het werk

Het is een soort continue transportmachine die veel wordt gebruikt in mijnbouw, metallurgie, bouwmaterialen, haven-, kolen- en chemische industrie en mijnbouwbedrijven.Het wordt hoofdzakelijk gebruikt voor de continue en uniforme levering en overdracht van verschillende grote gewichten en slijpbare bulkmaterialen van de opslagbak of overdrachtstrechter naar de breekmachineHet is een van de belangrijkste en essentiële apparatuur in de erts- en grondstofverwerking en het continue productieproces.

5. Technische parameters van transporthefmachines

6.Performance-kenmerken van de plaatvoeder

De trekketen is gemaakt van een lange speldplaat en alle delen van de keten zijn gemaakt van legeringsstaal en zijn wetenschappelijk warmtebehandeld, met een goede slijtvastheid.hoge treksterkte en lange levensduur. Versterkt, het tank lichaam heeft een goede stijfheid, en de draagcapaciteit is groot. De onderste plaat van het tank lichaam is overlapt door bogen om materiaal lek te voorkomen.De aandrijfmotor heeft een snelheidsregulerende motor, en de loopsnelheid is verstelbaar, zodat de transporthoeveelheid redelijker kan worden geselecteerd.en er zijn ook verschillende combinaties van horizontale en schuine lay-outsDe transportlengte van een enkele machine is minder dan of gelijk aan 60 m en de hefhoogte is minder dan of gelijk aan 30 m. De maximale transporthoek is 0-75 graden.De temperatuur van het materiaal is niet meer dan 600°CDe modellen kunnen worden onderverdeeld in lichte, middelgrote en zware schortvoerders.

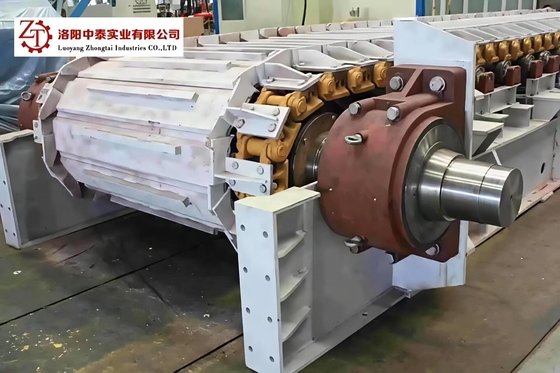

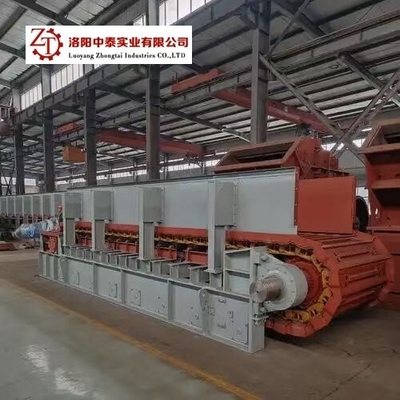

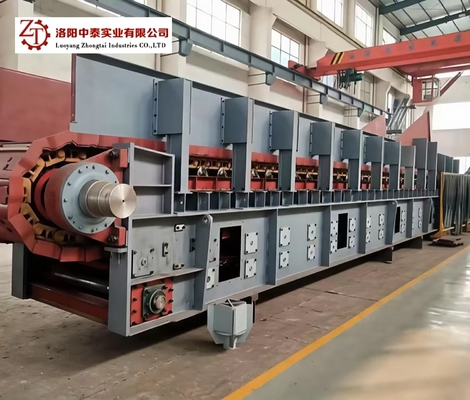

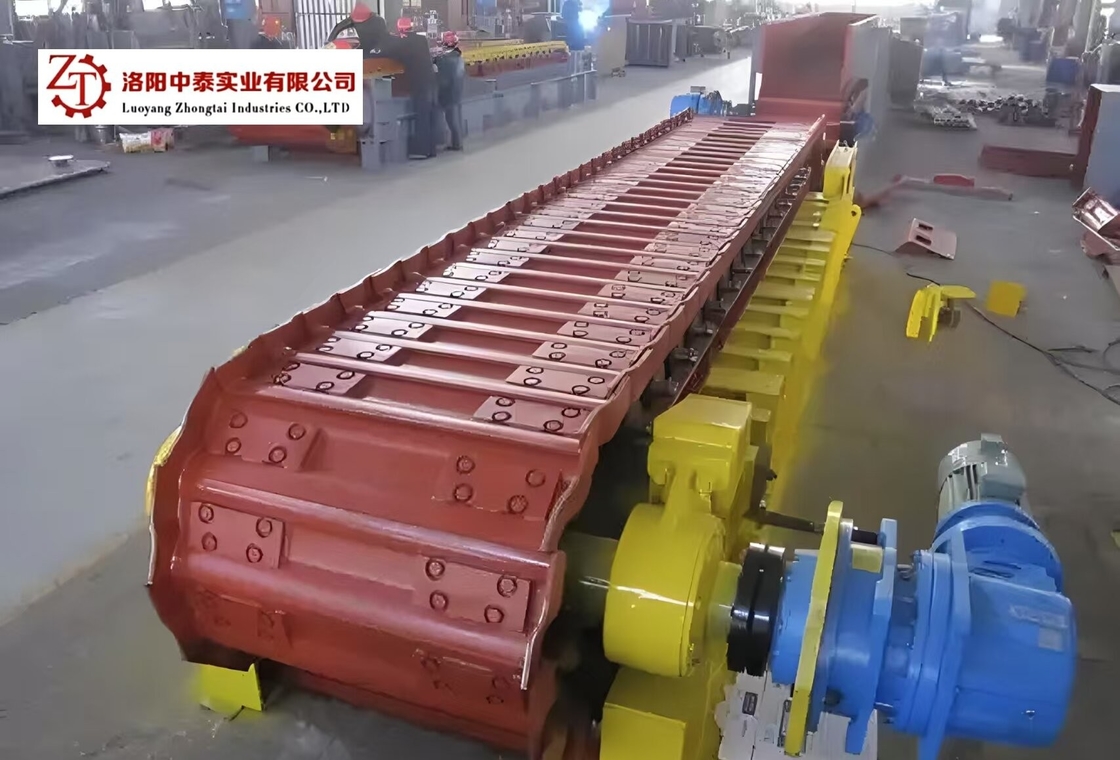

7.Verdrachthefmachine foto uitleg
