Productnaam: | HRC50~55 het Toestel van de molenomtrek | Voorwaarde: | Nieuw |
---|---|---|---|
Type: | het Toestel van de molenomtrek | Toepassing: | Stenen en bulkmaterialen |
Garantie: | 12 maanden | Uasge: | Chemische bouwmaterialen, |
Toepassingsindustrie: | Cementinstallatie, Staalfabriek, Chemische Installatie & Verbrandingsoven | Haven: | QingDao, TianJian, Shanghai |
Hoog licht: | HRC50 het Toestel van de balmolen,100 Mm-het Toestel van de Balmolen,15000 Mm-het Toestel van de Balmolen |
HRC50~55 het Toestel Minimumdiameters van de molenomtrek van 100 Mm aan 15000 Mm
1. De technische vereisten van een groot CITICIC-Toestel bellen
indien (1) wordt vooraf behandeld alvorens oppervlakte verhardende behandeling, de hardheid te normaliseren HB210 ~ 250; de mechanische prestaties zijn uiteindelijk sterkterb 690MPa, opbrengstspanning Rs 490MPa, verlenging D5 11%, vermindering van gebied W 25%, effecthardheid Ak 30J; de tandeninductie verhardde, hardheid HRC50 ~ 55; efficiënte vaste vorm gegeven laagdiepte 3 ~ 5mm.
(2) de algemene ultrasone gebrekopsporing, zou interne kwaliteit aan twee vereistengb7233-87 standaardvereisten moeten voldoen; tand en filet zou de magnetische deeltjesinspectie, kwaliteit aan twee vereistengb/t9444-88 normen moeten voldoen.
(3) neem nota van het afgietsel is geen rond gemaakte R5 ~ R10.
(4) de tandafkanting bij zowel einden als 1 45b.5) door twee en een een half de tandbreedte van het ringstoestel van elke ringskoppeling langs de rand van een gehele die ring met bouten met hoge weerstand wordt gemaakt die, met de tandoppervlakte moet wordt gecombineerd op het bodemcentrum zijn.
2. Het Toestel Technische parameters van de molenomtrek
Punt | Structurele eigenschappen | Verwerkingsmaatregel | Testinhoud |
Omtrektoestel | (1) GS42CrMo4Alloy-Staal (collectieve merkgebonden normen) HB 220~240 (2) semi-gestructureerd, y-Y-Spoke (3) Spiraalvormig (4) redelijke het verzegelen en groeperingsstructuur van legeringsstaal (collectieve merkgebonden normen) |
(1) buitenstaalraffinage (relatieve vochtigheid-argon en vacuümbehandeling) (2) merkgebonden koude vorm het hangen zandtechnologie om het afgietsel, de dichte tanden te verzekeren (3) normaliserend (merkgebonden technologie) om ervoor te zorgen dat de hardheid van de tandoppervlakte Daarna (4) het ruwe hobbing, versietijd, herstelt de gezamenlijke oppervlakte, dan fijn broodje (5) het merkgebonden eigengemaakte haardplaat fijne hobbing |
(1) afgietsels mechanische eigenschappen en chemische samenstelling (interne norm) (2) ruwe bewerking na het sonische testen (3) semi-beëindigend, eindigend na het ultrasone testen en magnetische deeltjesinspectie (4) magnetische het deeltjesinspectie van de tandoppervlakte, hardheidstest (5) de controle van de tandtolerantie (6) de de ladingstest van de fabrieksassemblage om de nauwkeurigheid van de grootte van toestel te controleren |
3. groot ringstoestel productieproces
(1) van ruw
De spatie van het staalafgietsel wordt verstrekt door CITIC Zwaar Machinesco., Ltd Zware Smeedstukinstallatie, gelopen door GB11352-89 specificeert de norm vereisten om volgens het het gieten proces, uitsmelting, afgietsel, klapdozen te modelleren, schoonmaken, die afgietsels kleden;. Tijdens inspectie en goedkeuring door de tekeningen en Technische eisen ten aanzien van staalspatie
Controles, die JB/T6402-92-normen overeenstemmen na goedkeuring worden uitgegeven
Onderaan procedure.
(2) ruwe bewerking
Gekruist door het trekken en verblijfs uit toelage, groepering die, verbinding, zowel binnen als buiten de cirkel verwerken, die gezichtsmalen, boring en andere processen combineren.
(3) exploratieverwonding
De algemene ultrasone gebrekopsporing, zou interne kwaliteit aan de twee vereisten van GB7233-87-normen moeten voldoen.
(4) het normaliseren van voorbehandeling
De semi-ringsparen die en behandeling normaliseren aanmaken, verstrekken een goede organisatie voor het verdere oppervlakte verharden; de misvorming van perstekeningen van de halve inspectie van het ringstoestel na thermische behandeling.
(5) het machinaal bewerken
Eerst worden twee en een een half ring met bouten die met hoge weerstand gemaakt de ring verbinden als geheel, het algehele proces door een de tanden van cirkelquannei Wai en hoger en lager eind te trekken, en dan trekkend en malenprocédé vereisten machinaal te bewerken.
(6) verwijdering van verwerkingsspanning
De algemene die ring wordt onthard om spanning te elimineren.
(7) het algemene ringsoppervlakte verharden
ALS langs de alveolare inductie die van de tandoppervlakte, hardheid HRC50 ~ 55, efficiënte vaste vorm gegeven laagdiepte 3 ~ 5mm verharden.
(8) definitieve inspectie
Eerst, opsporingsfrequentie voldoet het doven, de hardheid na het aanmaken van ringstoestel het vervalsen aan de vereisten van de tekeningen; ten tweede, om te ontdekken of de maximum buitendiameter grotere grootte D6944 als misvorming 3mm, de mechanische correctie tot gekwalificeerd vereiste; Ten derde, tand en filet zou de magnetische deeltjesinspectie, kwaliteit aan twee vereistengb/t9444-88 standaardvereisten moeten voldoen; Tot slot volgens de tekeningen en de technische eisen ten aanzien van definitieve inspectie.

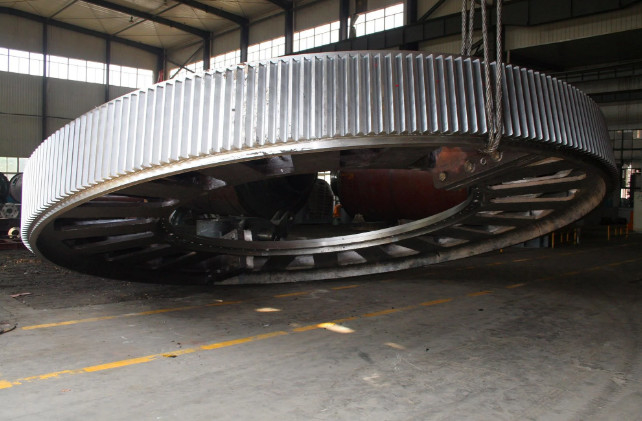

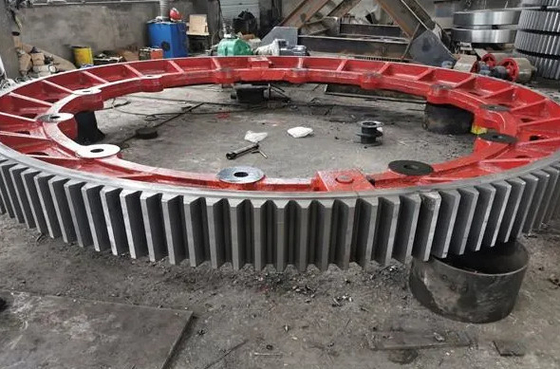

4. De verklaring van de het Toestelfoto van de molenomtrek
