Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Productnaam: | spiraalvormige helling | Voorwaarde: | Nieuw |
---|---|---|---|
Type: | Het Materiaal van de ertsvulling | Toepassing: | Stenen en bulkmaterialen |
Garantie: | 12 maanden | Uasge: | Chemische bouwmaterialen, |
Toepassingsindustrie: | Cementinstallatie, Staalfabriek, Chemische Installatie & Verbrandingsoven | Haven: | QingDao, TianJian, Shanghai |
Hoog licht: | De bulk Spiraalvormige Helling van de Materialenernst,Geen Bewegende Ernst Spiraalvormige Helling,Geschikte Configuratie Spiraalvormige Helling |

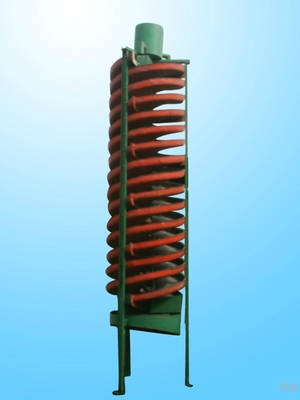

Spiraalvormig de Vullingsmateriaal van het Hellingserts Geen Bewegende Delen Geschikte Configuratie
1. Het toepassingsgebied van de spiraalvormige helling
Het is geschikt om ijzer, tin, wolfram, tantalium, niobium, goud, steenkool, monazite, rutiel, zircon en andere metaal en non-metal mineralen met voldoende soortelijk gewicht te sorteren.
2. Het Materiaal technische parameters van de ertsvulling
Model | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
Buitendiameter (mm) | 1200 | 900 | 600 | 400 | |
Hoogte (mm) | 900, 720, 540 | 675, 540, 405 | 450, 360, 270 | 240, 180 | |
Afstand aan diameterverhouding (hoogte/diameter) | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,6, 0,45 | |
Zijneiging (graden) | 9° | 9° | 9° | 9° | |
Maximum per eenheid | 4 | 4 | 3 | 2 | |
Aantal geïnstalleerde spiraalvormige hoofden | 0.3-.0.03 | 0.3-.0.03 | 0.2-0.02 | 0.2-0.02 | |
Grootte van voererts (mm) | 25-55 | 25-55 | 25-55 | 25-55 | |
Het voeden concentratie (%) | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
Diameter | L (mm) | 1360 | 1060 | 700 | 460 |
W (mm) | 1360 | 1060 | 700 | 460 | |
H (mm) | 5230 | 4000 | 2600 | 1500 | |
Gewicht (kg) | 600 | 400 | 150 | 50 |
3. Het het werk principe van de spiraalvormige helling
De verdeler wordt geplaatst vrij op het kruis (of driepoot) van de steunlijst. De eenvormige pulp wordt langzaam aan de oppervlakte van de spiraalvormige die groef door de het voeden groef gevoed op het hoofdeind van de spiraalvormige groef voor het sorteren wordt geïnstalleerd. Het eind van de spiraalvormige groef is uitgerust met een klep blok-type product het onderscheppen groef, die de gesorteerde producten in drie (of vier) rangen in de radiale richting verdeelt. De afgesneden breedte van elk product kan worden veranderd door de positie van het klepblok aan te passen. Het product die emmer verzamelen is een concentrische ringvormige cilinder, die afzonderlijk verzamelt en de onderschepte multi-hoofdertsstromen uitvoert. De dwarsdoorsnede van de spiraalvormige helling, de verandering van de helling van de kromme is vooral geschikt voor de selectie van fijn deeltjesmaterialen. Het minerale verwerkingsmateriaal heeft de voordelen van eenvoudige structuur, geen bewegende delen, lichtgewicht, geen lawaai, geschikte configuratie, installatie en onderhoud.
4. Structurele kenmerken van spiraalvormige helling
De glasvezel versterkte plastic spiraalvormige helling bestaat uit zes delen: voeder, ertsvoeder die, spiraalvormige groef, product het onderscheppen groef, product emmer en groefsteun verzamelen (met inbegrip van kruis of driepoot). De spiraalvormige die groef door de spiraalvormige vlokken wordt gevormd is het belangrijkste onderdeel. De spiraalvormige stukken worden gemaakt van glasvezel versterkt plastiek (de glasvezel versterkte plastiek) en door bouten samen verbonden. De geselecteerde oppervlakte van de spiraalvormige groef heeft een geprefabriceerde slijtvaste laag. Het minerale verwerkingsmateriaal heeft de voordelen van lichtgewicht, stevigheid en duurzaamheid. Het bovenste gedeelte van de spiraalvormige groef wordt voorzien van een multi-pijp erts-voeder en een gelijk verdeeld erts, dat gemakkelijk is te controleren.
5. De verklaring van de het Materiaalfoto van de ertsvulling
