| Productnaam: | Singeluitrusting, grote ring | Hardheid: | HRC50~55 |
|---|---|---|---|
| Gebiedsvermindering: | w25% | Effectieve uithardingsdiepte: | 3 ~ 5 mm |
| Verlenging: | d511% | Eigenschappen: | Hoge draagkracht en soepele werking |
| Classificatie: | Het Toestel van de molenomtrek | Garantie: | 12 maanden |
| Hoog licht: | Molen singel tandwiel gieten,molen singel tandwiel smeden,grote dia molen singel tandwiel |
||

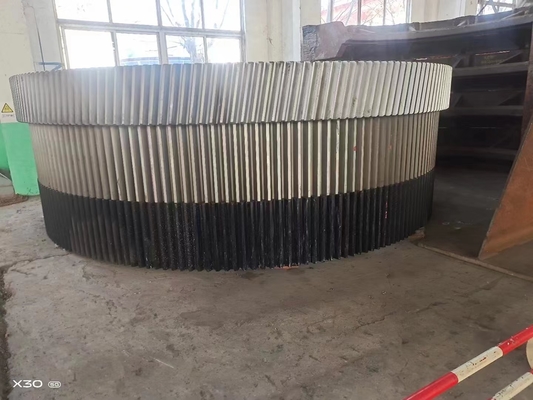

OEM Afgietsel en Smeedstuk van het het Toestelstaal van de Molenomtrek de Aansporings Grote Diameter Ring Gear

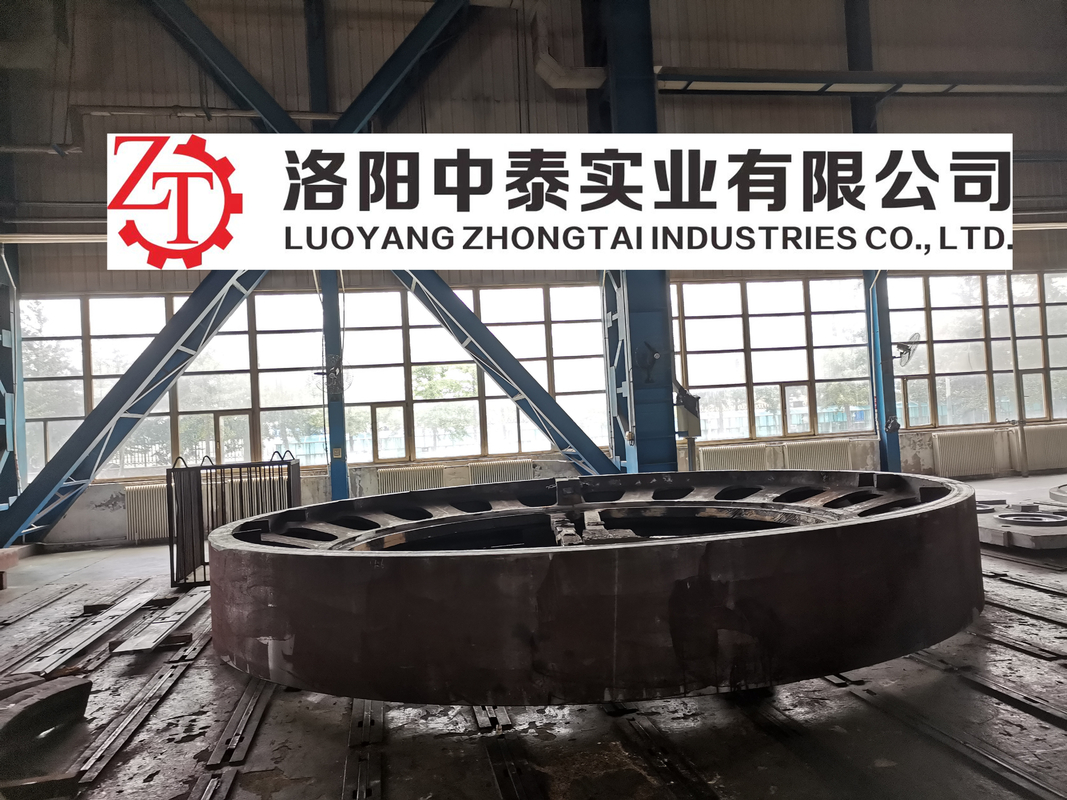

1. Productieproces van grote tandring voor het toestel van de molenomtrek
(1) spatie
De spatie van het staalafgietsel wordt verstrekt door de zware afgietsel en smeedstukinstallatie van CITIC-Co. van Zware industriemachines, Ltd. Het wordt uitgevoerd overeenkomstig gb11352-89-norm. Het vormen, het uitsmelten, het gieten, van de doosafstraffing, het schoonmaken en het kleden zich afgietsels volgens het gieten procesvereisten; Tijdens de inspectie en de goedkeuring, zal de spatie uit gegoten staal volgens de tekeningen en de technische vereisten worden gecontroleerd, en het proces zal na het overgaan van de goedkeuring volgens JB/T6402-92-norm worden neergezet.
(2) het ruwe machinaal bewerken
Trek lijnen volgens de vereisten van de tekeningen en leg verwerkingstoelage, groepering, verbinding, verwerkings binnen en buitencirkel, malen gezamenlijke oppervlakte, boring en andere processen terzijde.
(3) agentenverwonding
De ultrasone inspectie zal in het algemeen worden uitgevoerd, en de interne kwaliteit zal aan de secundaire vereisten van GB7233-87-norm voldoen.
(4) het normaliseren van voorbehandeling
De halve ring is genormaliseerd en aangemaakt in paren om goede microstructuur voor het verdere oppervlakte doven te verstrekken. En volgens de vereisten van de tekeningen om de misvorming van halve toestelring na thermische behandeling te controleren.
(5) het machinaal bewerken
Eerste halve ring twee met boutverbinding met hoge weerstand in een gehele ring, volgens de vereisten van de tekeningen verwerking van de gehele ringscirkel en het hogere en lagere eind, en dan volgens de tekeningen en het machinaal bewerken van vereisten om tanden te malen.
(6) elimineer het machinaal bewerken van spanning
De integrale ring wordt onthard om spanning te elimineren.
(7) oppervlakte het doven van integrale toestelring
De frequentieinductie van de tandoppervlakte het middelgrote doven langs de tandgroef, hardheid HRC50~55, efficiënte verhardende laagdiepte 3~5mm.
(8) definitieve inspectie
Ten eerste, test of de hardheid van elke groef van de toestelring na midden en frequentie die aan de vereisten van de tekening voldoet doven aanmaken; Ten tweede, ontdek of de grootte van de maximum buitendiameter D6944, zoals de misvorming van 3mm te groot is, vereisen mechanische correctie tot gekwalificeerd; Ten derde, voor magnetische deeltjesinspectie van toesteltanden en overgangsfilet, zou de kwaliteit aan de secundaire die vereisten moeten voldoen in GB/T9444-88-norm worden bepaald; Tot slot volgens de tekeningen en de technische eisen ten aanzien van de definitieve inspectie.
2. Productparameters van grote ring voor het toestel van de molenomtrek
| De grote toestelring |
⑴GS42CrMo4 legerings (ondernemingsnorm) HB uit gegoten staal 220 ~ 240 De halve structuur, y-type plaat. (3) schuine tand. (4) redelijke het verzegelen en groeperingsstructuur. |
⑴Buitenraffinage van gesmolten staaloven (argon het blazen en de vacuümbehandeling van relatieve vochtigheid). (2) de speciale koude vormzand het hangen technologie wordt goedgekeurd om de dichtheid van het gieten en tand te verzekeren. (3) het normaliseren van behandeling (merkgebonden technologie) om de hardheid van de tandoppervlakte te verzekeren. (4) na het ruwe hobbing, herstelt de versie die, de gezamenlijke oppervlakte, en toen het fijne rollen verouderen ⑸het eigengemaakte haardplaatprecisie hobbing. |
⑴Mechanische eigenschappen en chemische samenstelling van het gieten van spatie (internecontrolenorm). (2) de ultrasone barstopsporing na het ruwe machinaal bewerken. ⑶het halve eindigen, het eindigen ultrasone inspectie en magnetische deeltjesinspectie. (4) magnetische het deeltjesinspectie van de tandoppervlakte, hardheidsinspectie. ⑸Controletolerantie van tandprofiel. ⑹De zonder commissie test van Algemene Vergadering vóór levering, controleert de het inschakelen nauwkeurigheid van grote en kleine toestellen. |
3. Gevalinleiding van groot ringstoestel
(1) het grootste ringstoestel in China -- het grootste ringstoestel in de wereld komt van de lopende band in Co. van de de Machinesgroep van Luoyang Zhongxin Zwaar, Ltd, Henan-Provincie. De ring heeft een diameter van 9,936 meters, een binnendiameter van 7,950 meters, en een totaal gewicht van 80 ton. Het buiteneind van de ring is gevoerd met 274 hoge tanden 0,9 meters.
(2) heeft Zwaar de Machinesco. van Citic, Ltd een productiecontract met Wuhan-Ijzer en Staalgroep ondertekend om de grootste geoxydeerde de korrel sinterende oven van de wereld voor het te vervaardigen. Als essentieel onderdeel van het sinteren van oven, trekt de verwerking van groot ringstoestel aandacht aan. Eerder, van de de machinesverwerking van Citic zware de rings maximumdiameter van 8,8 meters. De succesvolle productie van grote toestelring van Wuhan-Ijzer en Staalco., heeft Ltd een andere significante doorbraak in de geschiedenis van de verwerking van de het toestelring van Chinees en van de wereld bereikt. De ring heeft een diameter van 9,936 meters, een binnendiameter van 7,950 meters, en een totaal gewicht van 80 ton. Het buiteneind van de ring is gevoerd met 274 hoge tanden 0,9 meters. De succesvolle productie van grote tandring heeft een andere significante doorbraak in de geschiedenis van de verwerking van de de tandring van Chinees en van de wereld bereikt.
