Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Model: | Omtrektoestel, toestel | Hardheid: | 210~250 PK |
|---|---|---|---|
| Toepassing: | Cement, stroom, chemische metallurgie, | Productieproces: | Blanco, ruwe bewerking, agentletsel, normaliserende voorbehandeling |
| SPECIFICATIE: | Aanpassing | Garantie: | 12 maanden |
| Classificatie: | Het Toestel van de molenomtrek | Vooruitgang: | Hoge draagkracht en soepele werking |
| Hoog licht: | Hoog draagvermogen molen singel tandwiel,molen singel tandwiel maatwerk,soepele bediening molen singel tandwiel |
||

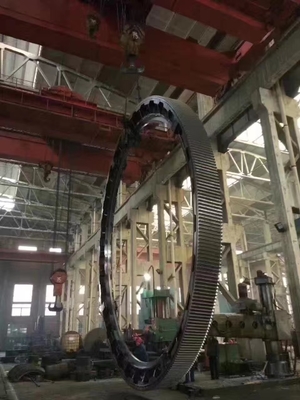

Het grote van het Toestelring mill girth gear and van de Ovenomtrek Toestel van de de Molenpignon
1. Technische vereisten van grote toestelring voor het toestel van de molenomtrek
(1) de oppervlaktevoorbehandeling alvorens te doven wordt genormaliseerd zouden, en de hardheid HB210~250 moeten zijn; De mechanische eigenschappen zijn sterktegrens Rb690MPa, opbrengstgrens Rs490MPa, verlenging d511%, gebiedsvermindering w25%, de waarde Ak30J van de effecthardheid. Tandinductie die, hardheid van HRC50~55 verharden; Efficiënte verhardende diepte 3~5mm.
(2) de ultrasone inspectie zal in het algemeen worden uitgevoerd, en de interne kwaliteit zal aan de secundaire die vereisten voldoen in GB7233-87-norm worden bepaald; De toesteltand en de magnetische het deeltjesinspectie van de overgangsfilet, kwaliteit zouden aan de standaardvereisten van GB/T9444-88 moeten voldoen.
(3) Uncast rond gemaakte hoeken R5~R10.
(4) het afkanten van zowel einden als randen langs de tandbreedte. De grote toestelring door twee halve die toestelring aan bouten met hoge weerstand met een gehele toestelring wordt verbonden, de gezamenlijke oppervlakte moet in het centrum van de tandbodem zijn.
2. Productparameters van grote ring voor het toestel van de molenomtrek
| De grote toestelring |
⑴GS42CrMo4 legerings (ondernemingsnorm) HB uit gegoten staal 220 ~ 240 De halve structuur, y-type plaat. (3) schuine tand. (4) redelijke het verzegelen en groeperingsstructuur. |
⑴Buitenraffinage van gesmolten staaloven (argon het blazen en de vacuümbehandeling van relatieve vochtigheid). (2) de speciale koude vormzand het hangen technologie wordt goedgekeurd om de dichtheid van het gieten en tand te verzekeren. (3) het normaliseren van behandeling (merkgebonden technologie) om de hardheid van de tandoppervlakte te verzekeren. (4) na het ruwe hobbing, herstelt de versie die, de gezamenlijke oppervlakte, en toen het fijne rollen verouderen ⑸het eigengemaakte haardplaatprecisie hobbing. |
⑴Mechanische eigenschappen en chemische samenstelling van het gieten van spatie (internecontrolenorm). (2) de ultrasone barstopsporing na het ruwe machinaal bewerken. ⑶het halve eindigen, het eindigen ultrasone inspectie en magnetische deeltjesinspectie. (4) magnetische het deeltjesinspectie van de tandoppervlakte, hardheidsinspectie. ⑸Controletolerantie van tandprofiel. ⑹De zonder commissie test van Algemene Vergadering vóór levering, controleert de het inschakelen nauwkeurigheid van grote en kleine toestellen. |
3. Productieproces van grote tandring voor het toestel van de molenomtrek
(1) spatie
De spatie van het staalafgietsel wordt verstrekt door de zware afgietsel en smeedstukinstallatie van CITIC-Co. van Zware industriemachines, Ltd. Het wordt uitgevoerd overeenkomstig gb11352-89-norm. Het vormen, het uitsmelten, het gieten, van de doosafstraffing, het schoonmaken en het kleden zich afgietsels volgens het gieten procesvereisten; Tijdens de inspectie en de goedkeuring, zal de spatie uit gegoten staal volgens de tekeningen en de technische vereisten worden gecontroleerd, en het proces zal na het overgaan van de goedkeuring volgens JB/T6402-92-norm worden neergezet.
(2) het ruwe machinaal bewerken
Trek lijnen volgens de vereisten van de tekeningen en leg verwerkingstoelage, groepering, verbinding, verwerkings binnen en buitencirkel, malen gezamenlijke oppervlakte, boring en andere processen terzijde.
(3) agentenverwonding
De ultrasone inspectie zal in het algemeen worden uitgevoerd, en de interne kwaliteit zal aan de secundaire vereisten van GB7233-87-norm voldoen.
(4) het normaliseren van voorbehandeling
De halve ring is genormaliseerd en aangemaakt in paren om goede microstructuur voor het verdere oppervlakte doven te verstrekken. En volgens de vereisten van de tekeningen om de misvorming van halve toestelring na thermische behandeling te controleren.
4. Gevalinleiding van groot ringstoestel
(1) het grootste ringstoestel in China -- het grootste ringstoestel in de wereld komt van de lopende band in Co. van de de Machinesgroep van Luoyang Zhongxin Zwaar, Ltd, Henan-Provincie. De ring heeft een diameter van 9,936 meters, een binnendiameter van 7,950 meters, en een totaal gewicht van 80 ton. Het buiteneind van de ring is gevoerd met 274 hoge tanden 0,9 meters.
(2) heeft Zwaar de Machinesco. van Citic, Ltd een productiecontract met Wuhan-Ijzer en Staalgroep ondertekend om de grootste geoxydeerde de korrel sinterende oven van de wereld voor het te vervaardigen. Als essentieel onderdeel van het sinteren van oven, trekt de verwerking van groot ringstoestel aandacht aan. Eerder, van de de machinesverwerking van Citic zware de rings maximumdiameter van 8,8 meters. De succesvolle productie van grote toestelring van Wuhan-Ijzer en Staalco., heeft Ltd een andere significante doorbraak in de geschiedenis van de verwerking van de het toestelring van Chinees en van de wereld bereikt. De ring heeft een diameter van 9,936 meters, een binnendiameter van 7,950 meters, en een totaal gewicht van 80 ton. Het buiteneind van de ring is gevoerd met 274 hoge tanden 0,9 meters. De succesvolle productie van grote tandring heeft een andere significante doorbraak in de geschiedenis van de verwerking van de de tandring van Chinees en van de wereld bereikt.
Het Toestel van de molenomtrek
Het Toestel van de molenomtrek
