Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Naam: | Spiraalvormige Hellingsseparator | Model: | 5LL-1200 |
---|---|---|---|
Productiecapaciteit (ton/uur): | 4-6 t/h | Het voeden Grootte: | 0.3-0.02 mm |
Transversale Hoek (graad): | 9 | Erts het voeden concentratie: | 25- 55% |
Externe diameter: | 400-1200 mm | Classificatie: | Het Materiaal van de ertsvulling |
Hoog licht: | Spiraalvormige Hellingsseparator 6t/H,Het Materiaal 6t/H van de ertsvulling,De eenvoudige Separator van de Structuur Spiraalvormige Helling |

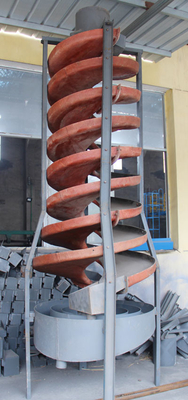

Eenvoudig van het de Separatorerts van de structuur Spiraalvormig Helling de Vullingsmateriaal
1. Het werk principe van spiraalvormig de Vullingsmateriaal van het hellingserts:
De verdeler wordt geplaatst vrij op het kruis (of driepoot) van de ondersteunende lijst. De eenvormige pulp wordt langzaam aan de spiraalvormige die groefoppervlakte door de het voeden trog gevoed bij het hoofd van de spiraalvormige groef voor scheiding wordt geïnstalleerd. Het einde van de spiraalvormige groef wordt voorzien van een het type van klepblok groef van de productonderschepping, die de gesorteerde producten in drie (of vier) soorten volgens rang langs de radiale richting verdeelt. Gebruik de positie van het regelgeversblok om de besnoeiingsbreedte van elk product te veranderen. De productconcentrator is een concentrisch ringvormig vat, dat afzonderlijk verzamelt en de onderschepte lange ertsstroom uitvoert. De dwarsdoorsnede van spiraalvormige helling en de verandering van helling van kromme zijn vooral geschikt voor de selectie van fijne korrelige materialen. Het reductiemateriaal heeft de voordelen van eenvoudige structuur, geen bewegende delen, lichtgewicht, geen lawaai, geschikte configuratie, installatie en onderhoud.
2. Structurele kenmerken van spiraalvormig de Vullingsmateriaal van het hellingserts:
De glasvezel versterkte plastic spiraalvormige helling is samengesteld uit zes delen: ertsvoeder, ertsvoeder die, spiraalvormige groef, product het onderscheppen groef, product emmer en groefsteun verzamelen (met inbegrip van kruis of driepoot). De spiraalvormige die groef door het spiraalvormige blad wordt verbonden is het belangrijkste onderdeel. De spiraalvormige platen worden gemaakt van glas versterkte plastic (de glasvezel versterkte plastiek) en samen vastgebout. De selectieve oppervlakte van de spiraalvormige groef heeft een geprefabriceerde slijtvaste laag. Het reductiemateriaal heeft de voordelen van licht, sterk en duurzaam. Een voeder van het multi-buiserts wordt geschikt boven de spiraalvormige groef, en het erts is gelijk verdeeld en gemakkelijk te controleren.
De gelijk verdeelde pulp wordt langzaam gevoed aan de spiraalvormige groefoppervlakte door de sinaasappel te voeden. Het eind van de spiraalvormige groef is uitgerust met een het type van klepblok product het onderscheppen groef om de gesorteerde ertsstroom in verscheidene producten volgens rang te verdelen. Gebruik de het blokpositie van de controleklep om de breedte van elke productonderschepping te veranderen. De ertsvultrechter is een cilinder van de kernring, die verzamelt en de onderschepte ertsstroom volgens het product uitvoert.
De dwarsdoorsnede van de spiraalvormige groef is een kubieke parabool. De verandering van helling van de kromme is vooral geschikt voor de selectie van fijne korrelmaterialen. De spiraalvormige helling heeft de voordelen van eenvoudige structuur, geen bewegende delen, gemakkelijke vervaardiging, lichtgewicht, geschikte configuratie, installatie en onderhoud.
3. De spiraalvormige parameters van het hellingsproduct van het Materiaal van de Ertsvulling
Model | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
Buitendiameter (mm) | 1200 | 900 | 600 | 400 | |
Hoogte (mm) | 900, 720, 540 | 675, 540, 405 | 450, 360, 270 | 240, 180 | |
Hoogte aan diameterverhouding (hoogte/diameter) | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,6, 0,45 | |
Transversale Hoek (graad) | 9° | 9° | 9° | 9° | |
De elke meesten Aantal van het opzetten van schroeven |
4 | 4 | 3 | 2 | |
Het voeden grootte (mm) | 0.3-.0.03 | 0.3-.0.03 | 0.2-0.02 | 0.2-0.02 | |
Erts het voeden concentratie (%) | 25-55 | 25-55 | 25-55 | 25-55 | |
Productiecapaciteit (ton/uur) | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
Afmetingen | L (mm) | 1360 | 1060 | 700 | 460 |
W (mm) | 1360 | 1060 | 700 | 460 | |
H (mm) | 5230 | 4000 | 2600 | 1500 | |
Gewicht (kg) | 600 | 400 | 150 | 50 |
Eenvoudig van het de Separatorerts van de structuur Spiraalvormig Helling de Vullingsmateriaal
