Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
PProductnaam: | ZSM-het Reeks Trillende Scherm | Toepassing: | Steenkool, metallurgie, minerale verwerking, stroom |
---|---|---|---|
Capaciteit (T/H): | 60-100 t/h | Voergrootte (mm): | ≤300mm |
De neiging van de het schermoppervlakte: | -2~10° | Classificatie: | Het Materiaal van de ertsvulling |
Trillingsfrequentie: | 800 | Garantie: | 12 maanden |
Hoog licht: | Het trillingshoge rendement van het Onderzoeksmateriaal,Het grote Materiaal van het Capaciteits Trillingsonderzoek,Het grote materiaal van het Capaciteits trillende scherm |

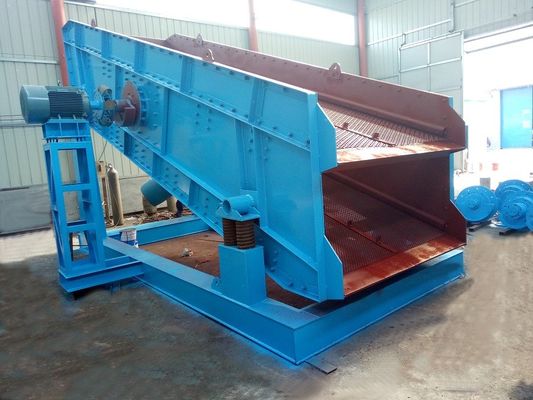

Het trillende Scherm met Grote Verwerkingscapaciteit en Hoge Onderzoeksefficiency
1. ZSM-het reeks trillende scherm van het materiaalproductomschrijving van de ertsvulling:
GEBRUIK:
Deze reeks is geschikt voor steenkool, metallurgie die, minerale verwerking, stroom, de lichte industrie, suiker, kalkbemesting en classificatie van droge en natte materialen, met de voordelen van grote verwerkingscapaciteit en hoge onderzoeksefficiency ontwateren bemiddelen maken.
2. ZSM-het reeks trillende scherm van het materiaal van de ertsvulling het werk principe:
(1) zeef het werk principe:
Onder de actie van agitatiekracht, het materiaal betreffende de het schermoppervlakte voor ononderbroken schuine het werpen beweging. Het materiaal is los wanneer omhoog geworpen, in de botsing van het schermoppervlakte ontmoet, zodat aan of minder dan het scherm hole DE particles door het scherm, gelijk is om dehydratie, steun of het sorteren te bereiken.
(2) zelf-synchronisatieprincipe:
B - de vibrator van de typezeef is vrij van gedwongen contact, geen toestel tussen de twee schachten. om de trilling van het scherm volgens het rechte spoor te verzekeren, moeten de twee assen strikt met de tegenovergestelde verrichting worden gesynchroniseerd, die natuurlijk in het trillingssysteem van het tweeassige scherm kan worden gedaan.
(3) het werk principe van demper:
De bevochtigingsvibrator wordt geschikt zoals die, in het werken van en het tegenhouden van staat wordt getoond. Het rubberblok contacteert niet het basisgat. Het oefent symmetrische druk op de het schermdoos uit om het in een stabiele positie te houden om dwarstrilling en draai te elimineren.
Toen de einderesonantie sloeg, is de omvang van de het schermdoos groter dan het rubberblok en het hiaat van het basisgat, op dit ogenblik de trilling moet de dynamische wrijving tussen rubber en het schermdoos overwinnen. Omdat de wrijvingsbevochtiging wat kinetische energie verbruikt, is de resonantieomvang beperkt tot drie keer de werkende omvang. De bevochtigingskracht wordt aangepast door regelschroeven.
3. Productparameters van het materiaal van de ertsvulling
ZSM-reeks het trillen het scherm technische prestaties:
SPECIFICATIE | Eenheid | Model | |||||||
zsm1556A | 2zsm1556A | zsm1756A | zsm1756B | 2zsm1756A | zsm2065A | 2zsm2065A | |||
De specificaties van de het schermdoos |
W | mm | 1500 | 1750 | 2000 | ||||
L | mm | 5600 | 5600 | 6500 | |||||
Capaciteit | t/h | ~60 | 50~80 | 70~100 | |||||
Het voeden grootte | mm | ~300 | ~300 | ~300 | |||||
Werkplaats | m2 | 7.5 | 7.5 | 7.5 | |||||
De aantallen van de het schermoppervlakte | laag | 1 | 2 | 1 | 2 | 1 | 2 | ||
De species van de het schermoppervlakte |
Bovenlaag | mm | De plaat van het groefscherm | Geperforeerde het schermplaat | De plaat van het groefscherm | Geperforeerde het schermplaat | De plaat van het groefscherm | Geperforeerde het schermplaat | |
Lager laag |
mm | De plaat van het groefscherm | De plaat van het groefscherm | De plaat van het groefscherm | |||||
Gatengrootte | Bovenlaag | mm | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | 0,25, 0,5, 8,1.6, 10,13 | 13,25,50 | |
Lager laag |
mm/rpm | 0.25~13 | 0.25~13 | 0.25~13 | |||||
Trillingsfrequentie | 800 | 800 | 800 | ||||||
Dubbele omvang | mm | 11 | 10 | 9 | |||||
De hoek van de massauitwerping | ° | 45 | 45 | 45 | 45±5 | 45 | 45 | 45 | |
De neiging van de het schermoppervlakte | ° | — 2~ 10 | — 2~ 10 | — 2~ 10 | |||||
Motor | Type | Y160l-4 | Y160l-4 | Y160l-4 | Y160m-4 | Y160l-4 | Y180m-4 | Y180m-4 | |
Aantal snelheid | t/min | 1460 | 1460 | 1460 | 1460 | 1460 | 1470 | 1470 | |
Macht | kW | 15 | 15 | 15 | 11×2 | 15 | 18.5 | 18.5 | |
Afmeting | L | mm | 5850 | 5850 | 5850 | 5850 | 5850 | 6750 | 6750 |
W | mm | 2675 | 2527 | 2935 | 3104 | 2777 | 3208 | 3148 | |
H | mm | 1707 | 2023 | 1703 | 1703 | 2015 | 1885 | 2185 | |
Totaal gewicht | kg | 4644 | 5651 | 5117 | 5266 | 6100 | 6577 | 7946 | |
Werkende dynamische lading (kies steun uit) | kg | ±140 | ±140 | ±140 | ±140 | ±140 | ±203 | ±203 | |
Maximum dynamische lading (kies steun uit) | kg | ±980 | ±980 | ±980 | ±980 | ±980 | ±1421 | ±1421 |
4. Instructies voor het Opdracht geven tot:
De naam, de specificatie, het model, de vorm van zeefplaat en de grootte van zeefgat moeten worden vermeld wanneer het opdracht geven tot. Wanneer de gedwongen synchronisatie wordt gebruikt, kan de motor in twee manieren worden geïnstalleerd: links of rechts, gelieve op te wijzen wanneer het opdracht geven tot.
Het trillende Scherm met Grote Verwerkingscapaciteit en Hoge Onderzoeksefficiency
Het trillende Scherm met Grote Verwerkingscapaciteit en Hoge Onderzoeksefficiency
Het trillende Scherm met Grote Verwerkingscapaciteit en Hoge Onderzoeksefficiency
De Ingenieurs van de het Gebiedsdienst van de INDUSTRIEËN van LUOYANG ZHONGTAI worden opgeleid specifiek in de van het de INDUSTRIEËNmerk van LUOYANG ZHONGTAI de groepsproducten maar kunnen het onderhouden van andere OEM merken ondernemen. Onze die technici zijn met het meest geavanceerde technologische kenmerkende materiaal beschikbaar aan probleemspruit uw materiaal worden uitgerust om prestaties te optimaliseren en neer te minimaliseren - tijd. De INDUSTRIEËN van LUOYANG ZHONGTAI heeft ook een uitgebreid vermogen in alle leveren u voor consumptie geschikte en elektro mechanische vervangstukbehoeften.
