Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Voorwaarde: | Nieuw | Naam van het product: | Pignontoestellen |
---|---|---|---|
Materiaal: | Staal, gietijzer, koper | Diameter: | Aangepast |
Drukhoek: | 15° - 25° | Kwaliteit: | Top hoog |
Garantie: | 1 jaar | Levertijd: | 2 tot 3 maanden |

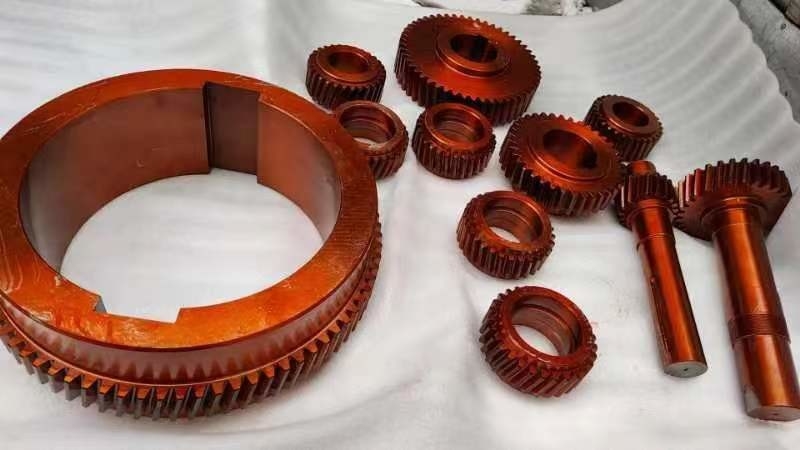

Op maat gemaakte CNC-bewerkingsonderdelen met hoge precisie
1.VerminderpijnInleiding:
Verminderpijn is een van de belangrijkste transmissiecomponenten van reducer, door de combinatie van verschillende soorten pijn, om de vermindering van de invoer snelheid en koppel te bereiken.
Op maat gemaakte CNC-bewerkingsonderdelen met hoge precisie
2.Verminderpijntype:
De volgende soorten reducerpinions zijn gebruikelijk:
(1) rechte pinnen: de rek en de pinnen zijn parallel aan de as en het tandoppervlak is lineair, wat geschikt is voor snelheidsafbrenging.
(2) spiraalvormige pinnen: het rek en de pinnen zijn in een bepaalde hoek met de as, het tandoppervlak is schuin en heeft gladde transmissiekarakteristieken,die geschikt is voor toepassingen met lage geluidsdruk en hoge trillingsvereisten.
(3) kegelvormige tandwiel: de tandwielrek en de as van de tandwiel kruisen elkaar op een punt, het tandoppervlak heeft een kegelvormige vorm, geschikt voor het doorgeven van de as van de rotatie is niet parallel.
Op maat gemaakte CNC-bewerkingsonderdelen met hoge precisie
3.VerminderaarMateriaal van de pinnen:
De meest gebruikte materialen voor reductiepinions zijn:
(1) Staal: hoge sterkte, hardheid en slijtvastheid, geschikt voor hoge belasting en hogesnelheidstransmissie.
20CrMnTi (China standaard), 8620 (USA standaard)
40Cr (China standaard), 5140 (VS standaard)
42CrMo (Chinese standaard), 4140 (Amerikaanse standaard)
(2) Gegooid ijzer: hoge slagvastheid en geluidsabsorptie, geschikt voor toepassingen met lage snelheden en middelmatige belasting.
HT200 (Chinese norm), FC200 (Japanse norm)
HT250 (China standaard), FC250 (Japan standaard)
(3) Messing: goede corrosiebestendigheid en geringe geluidskenmerken, geschikt voor hoge precisie en lage snelheid van het transmissiesysteem.
H62 (China standaard), C28000 (VS standaard)
H68 (China standaard), C26200 (VS standaard)
Op maat gemaakte CNC-bewerkingsonderdelen met hoge precisie
4.VerminderaarParametertabel van de pinion:
De volgende zijn de numerieke waarden van de gemeenschappelijke pinnenparameters voor het ontwerpen en selecteren van de juiste pinnen:
Parameter | Beschrijving | Referentiewaarde |
Module | Afmetingsparameters van het rek en het stuur | 10,0 mm - 2,0 mm |
Aantal tanden | Het aantal tanden van de pinnen | 15 - 30 |
Drukhoek | De druk Hoek waarbij het vistuig wordt ingeschakeld | 15° - 25° |
Tandbreedte | De breedte van het pinnenrack | 10 mm - 15 mm |
Normale verplaatsing | De hoeveelheid axiale beweging van een tandwiel wanneer het is ingeschakeld | 0.1 mm - 0,5 mm |
Spiraalhoek | Bevel Hoek van een pignon | 20° - 40° |
Hardheid | Oppervlakhardheid van de achterwiel | HRC 40 - HRC 50 |
Ruwheid van het tandoppervlak | Ruwheid van het tandoppervlak van de pinnen | Ra 1,2 μm - Ra 2,0 μm |
Door de juiste waarde binnen het parameterspectrum te selecteren volgens de werkelijke eisen en ontwerpnormen,de transmissie-efficiëntie en betrouwbaarheid van de reducerpinion kunnen worden gewaarborgd;.
Op maat gemaakte CNC-bewerkingsonderdelen met hoge precisie
5Samenvatting:
Als een van de belangrijke transmissiecomponenten in de reducer zijn er veel soorten om uit te kiezen, waaronder rechte, spiraalvormige en scheefspinne.Afhankelijk van de vereisten van de aanvraag, kan het stuur van verschillende materialen zoals staal, gietijzer of messing worden geselecteerd om aan de vereiste sterkte, slijtvastheid en geluidsbeheersing te voldoen.verwijst naar het numerieke bereik in de parametertabel, afhankelijk van de modulus, het aantal tanden, de drukhoek, de tandbreedte, de normale verplaatsing, de helixhoek, de hardheid en ruwheid van het tandoppervlak en andere parameters,kan zorgen voor de prestaties en betrouwbaarheid van het stuur.
Als u een tandwiel nodig heeft, kunt u ons dan de tekeningen met de technische eisen en parameters sturen.
Contactpersoon: Mr. David
Tel.: 86-18637916126
