Toepassingsgebied
De benaderingstoestellen worden hoofdzakelijk gebruikt voor de scheiding van wolfraam, tin, tantalum, niobium, ijzer, mangaan, chroom, titanium, bismut, lood,goud en andere minerale stoffen van niet-ijzerige en zwarte aard, zeldzame en edelmetaalhoudende stoffen van de rang van 2-0.02 mm erts en slijm, en de scheiding van 4-0,02 mm pyrite;En de scheiding van andere geschikte mengstoffen met voldoende verschil in specifieke zwaartekracht en deeltjesgrootte.
Werkingsbeginsel
Het mineraalverwerkingsproces wordt uitgevoerd op de hellende laag met herhaaldelijke strippen en de ertsdeeltjes worden vanuit de voedingsbak in de hoek van de laag gestuurd.en het dwarswaswater wordt aan de watertank geleverdDe ertsdeeltjes worden geschiedt volgens de specifieke zwaartekracht en de deeltjesgrootte onder invloed van de zwaartekracht, de dwarsimpulskracht van het water,de traagheid en wrijving veroorzaakt door de asymmetrische beweging van het bedoppervlak, en de longitudinale beweging langs het bed en de dwarsbeweging langs het hellende bed.de ertsdeeltjes met verschillende specifieke zwaartekracht en deeltjesgrootte gaan geleidelijk van kant A naar kant B langs hun respectieve beweging richting, en worden uit verschillende gebieden van het concentratum en de ontlastingszijde afgevoerd, en tenslotte worden ze verdeeld in concentratum, erts en ontlastingszijde.
De ertsdeeltjes worden op de tabel onderworpen aan de volgende drie elkaar loodrecht liggende krachten:
(1)de zwaartekracht van de minerale deeltjes in het medium;
(2)Het hydrodynamische effect van de zijdelingse waterstroom en de slurrystroom;
(3)De dynamische kracht van de differentiële wisselbeweging van het bedoppervlak.
Onder de werking van deze krachten ondergaan de minerale deeltjes in de groeven van de bedstrips twee fundamentele sorteringsbewegingen: losse stratificatie en transport en stripping.de wrijvingskracht op het oppervlak van het bed en de helling van het oppervlak van het bed hebben een belangrijke invloed op het sorteringsproces.
Structurele kenmerken:
De ertsdressingapparatuur bestaat voornamelijk uit acht systeemonderdelen, waaronder de bedkop, de motor, de hellingsregulator, het bedoppervlak, de ertstrog, de watertrog, de riflingbar en het smeersysteem.Het scheidsmechanisme maakt gebruik van het verschil in de specifieke zwaartekracht van de gescheiden mineralen, de differentiële beweging door de bedkop, de hellende waterstroom en de verschillende vormen van bedstangen om de ertsdeeltjes los op het bedoppervlak te laten strekken, selectief te vervoeren,en vormen ventilatorvormige zones op het bedoppervlak, waardoor verschillende rijke en arme producten worden geproduceerd.
Mechanische gegevens
| ZTIC-concentratietabel |
met een gewicht van niet meer dan 10 kg |
fijn zand schudder |
met een vermogen van niet meer dan 10 kW |
fijne moddershaker |
| Voedergrootte / mm |
2 tot 0.5 |
0.5 tot 0.074 |
0.07 ~ 0.019 |
0.019 ~ 0.0037 |
| Ertsvoer (Tin Ore) (t/d) |
20 tot 35 |
10 tot 20 |
3 tot 10 |
5 tot 15 |
| Gezichtsgrootte / mm |
4395×1825 |
4395×1825 |
4395×1825 |
4395×1825 |
| Oppervlakte van de mijn /m2 |
7.4 |
7.4 |
7.4 |
7.4 |
| Gewicht van de motor |
16 tot 22 |
11 tot 16 |
8 tot 11 |
5 ~ 7 |
| Laadtijden/min-1 |
270 tot 290 |
290 tot en met 320 |
320 tot 360 |
480 tot 520 |
| Horizontale helling van het bedoppervlak/(°) |
2.5 tot 4.5 |
1.5 tot 3.5 |
1 tot 2 |
Eén tot één.15 |
| Vermogen/Kw |
1.1 |
1.1 |
1.1 |
1.1 |
| Externe afmetingen/mm |
5446 × 1825 × 1212 |
5446×1825×1227 |
5446 × 1825 × 1203 |
5446 × 2338 × 1203 |
| totaalgewicht/kg |
1015 |
1030 |
1065 |
1065 |

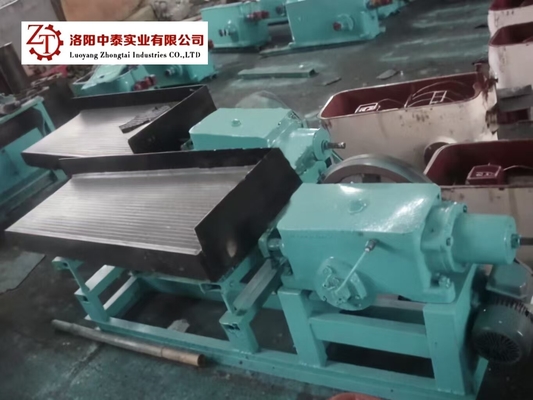

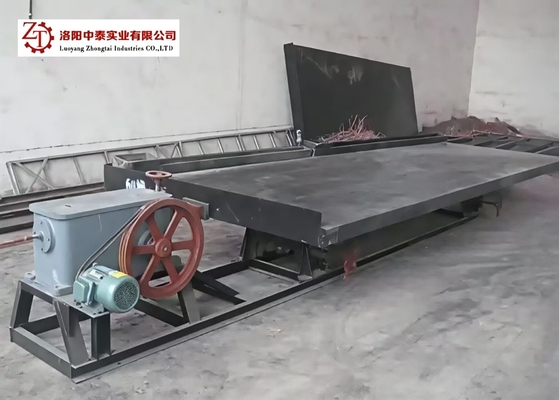

Beeldpresentatie
FQA
V: Waarom geloven we in Luoyang Zhongtai Industries Co., Ltd:
A: 1. Meer dan 30 jaar ervaring.
2Wij zijn de toonaangevende professionele leverancier van mijnbouwmachines, bouwmachines, machines voor gieten en gesmeed onderdelen.
3Alle producten hebben ISO9901:2000 kwaliteitsmanagementcertificaat en CE, ROHS certificaten behaald.
