Speciale slagbreker voor grof en middelgroot breken van harde rots
ProductbeschrijvingSteenbreker
PFQ-serie draaikolk krachtige impactbreker is een hoog efficiënte impactbreker ontwikkeld door ons bedrijf, ons bedrijf behaalde nationaal octrooi in 2005 ((patent nr.: ZL200420075315.4).Deze breukmachine wordt toegepast op primaireHet heeft de kenmerken van een unieke structuur, een gemakkelijke bediening, een hoge efficiëntie en energiebesparing.goed productvorm-cubiek zoalsHet kan op grote schaal worden gebruikt in de elektriciteits-, water-, snelweg- en kunstmatige aggregaatverbranding.De structuur heeft een unieke roll gebroken holte en P, S, T gebroken drie gebieden, het gebruik van rotor lichaam mouw sleutelloze verbinding, high-performance slijtvast plaat hamer, plaats de installatie van vormen,Tilt-chock uniek profiel tegenaanval voering board, multi-directionele rek om de deur te openen, schroef of hydraulisch apparaat om de vervanging van slijtage delen te openen, onderhoud gemakkelijker.De grote type machine heeft ook een speciaal gereedschap over het veranderen en tillen van blaasbalk voor gebruikers te kiezen.
Toepassingsgebied
Deze apparatuur heeft een grote voedingsgrootte en een hoge druksterkte, die op grote schaal van toepassing is op verschillende industrieën, waaronder cement, bouwmaterialen, mijnbouw,en vermogen voor grof- en middelgrote vermalingswerkzaamheden van materialen met een druksterkte van niet meer dan 250MpaHet is vooral geschikt voor de productie van bouwmaterialen die worden gebruikt in speciale industrieën zoals snelwegen, spoorwegen en waterbeschermingsprojecten, met inbegrip van materialen zoals basalt, graniet,en rivierstenen..
ProductstructuurSteenbreker
- Bovenframe (links en rechts) dat de vortexvermalingsholte en de P-vermalingszone vormt
- Onderstel
- Rotorenheid
- Eerste instellingsunit (vermalingszone S)
- Tweede instellingsunit (vermalingszone T)
- Transmissie-eenheid
Werkingsbeginsel
De motor drijft de rotor om te werken met hoge snelheid door middel van V-gordels.en dan vrij terug te springen na het treffen van de tandvormige slagplaat aan de bovenkant van de vortex verpletteren holteZe botsen voortdurend en verpletteren met opwaartse materialen.Grote blokken en materialen die niet volledig zijn verpletterd, worden onderworpen aan enorme druk en buigkracht onder invloed van de dikke tandplaat en hamer in de P-pletholte, gemakkelijk grof verpletterd en vervolgens in de onderste S-vermalingsholte.
In de S-vermalingsholte is de kloof tussen de gezette voering en de hamerplaat van de rotor klein, waarbij materialen worden onderworpen aan wrijving, breken en extruderen om middelmatige vermaling te bereiken,in de T-brekingsholte voor fijnbrekenDe splitsing tussen de tandvormige voering en de hamerplaat van de rotor in de T-brekholte is nog kleiner, waardoor de materialen door wrijving, breuken,en extrusie vóór het loslaten.
De splitsing tussen de tandvormige voering en de hamerplaat van de rotor in de S- en T-vermalingsholtes kan worden aangepast aan de eisen van de gebruiker voor verschillende deeltjesgroottes.De T-brekingsholte is voorzien van een elastisch apparaatWanneer niet-vermalende materialen de T-vermalingsholte binnendringen, zorgt het elastische apparaat voor buffering en laat de ontladingsopening zich vergroten, waardoor niet-vermalende materialen worden verdreven.de opening keert onder elastische kracht terug naar haar oorspronkelijke grootte.
Structurele kenmerken
- Unieke vortex-vermalingsholte en gebogen drieholte-vermalingsontwerp
- Gemakkelijk verstelbare splitsing tussen tandlijster en hamerplaat in middelgrote en fijne breekholtes voor een effectieve controle van de grootte van de ontladingsdeeltjes
- met een breedte van niet meer dan 50 mm
- Multi-richtingsopening van het frame en schroef- of hydraulisch openingsapparaat op het achterste bovenste boxframe voor gemakkelijke vervanging van slijtagelementen en onderhoud
Productparameters
|
| Specificatie |
Maximale voedergrootte
(mm)
|
Afvoergrootte
(mm)
|
Capaciteit
(t/h)
|
Kracht
(kw)
|
Uitlegdimensie
(mm)
|
| < 150 MPa |
< 250 MPa |
| PBQ0808 |
200 |
150 |
-25 ((80-90%) |
₹ 46 |
55 |
1900×1860×2150 |
| PFQ1108 |
300 |
180 |
-30 ((80-90%) |
¢80 |
75 |
2845 × 2000 × 2265 |
| PFQ1110 |
400 |
200 |
-35 ((80-90%) |
¥ 110 |
110 |
2845 × 2250 × 2262 |
| PFQ1113 |
400 |
200 |
-40 ((80-90%) |
₹ 150 |
132 |
2845 × 2420 × 2265 |
| PFQ1310 |
500 |
250 |
-40 ((80-90%) |
¥180 |
160 |
3050 × 2120 × 2900 |
| PFQ1313 |
500 |
250 |
-40 ((80-90%) |
¥225 |
200 |
3050 × 2420 × 2900 |
| PFQ1315 |
600 |
300 |
-50 ((80-90%) |
¥280 |
250 |
3050 × 2675 × 2900 |
| PFQ1320 |
600 |
300 |
-50 ((80-90%) |
¥350 |
|
|
|

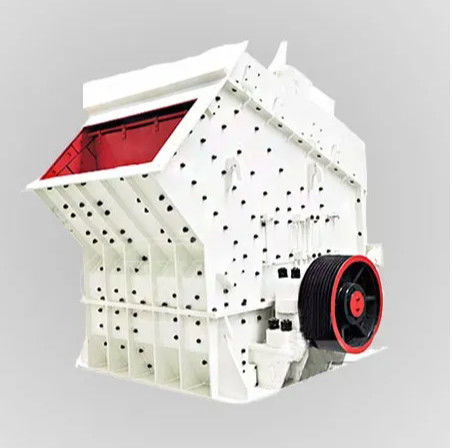

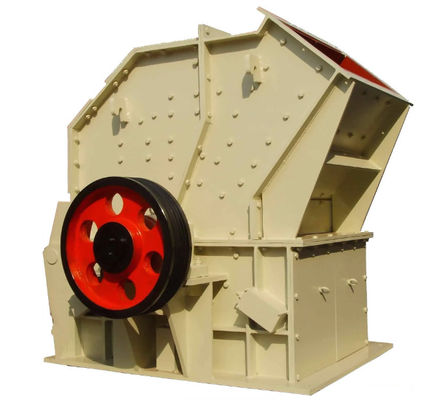

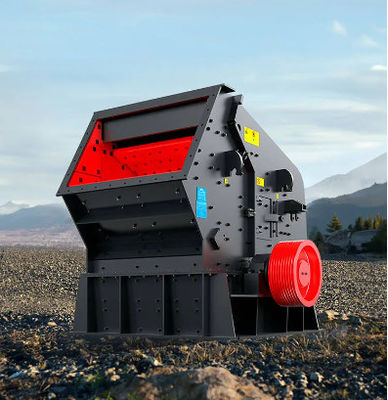

Productdisplay
V&A
V: Waarom geloven we in Luoyang Zhongtai Industries Co., Ltd:
A: 1. Meer dan 30 jaar ervaring.
2Wij zijn de toonaangevende professionele leverancier van mijnbouwmachines, bouwmachines, machines voor gieten en gesmeed onderdelen.
3Alle producten hebben ISO9901:2000 kwaliteitsmanagementcertificaat en CE, ROHS certificaten behaald.
V: Leveringstermijn?
A: Voor onderdelen 1-2 maanden, voor machines 2-3 maanden.
V: Betalingsvoorwaarden?
A: Betalingswijze aanvaardbaar: T/T, L/C, Western union, contant.
30% aanbetaling bij ondertekening van het contract.
