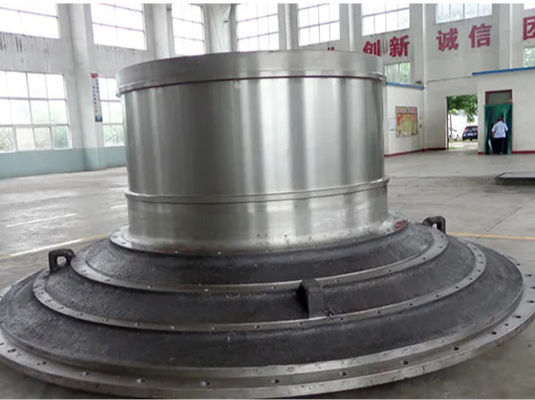

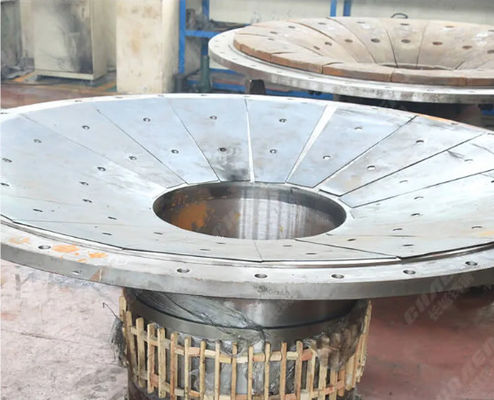

Gegote staal ballenmolen einddoek met grote R afgeronde hoeken

Hoogwaardige gietijzeren kogelmolen einddoek met grote R afgeronde hoeken

Inleiding tot het product CITIC HIC machineonderdelen

De einddekking van de kogelmolen is een belangrijk onderdeel van de kogelmolen en bevindt zich aan beide uiteinden van de cilinder.met een vermogen van niet meer dan 50 WHet ontwerp en de kwaliteit van de productie van de uiteindelijke bekleding hebben rechtstreeks invloed op de algemene prestaties en stabiliteit van de kogelmolen.

De inlaat- en uitlaatdoeken van de kogelmolen zijn een van de belangrijkste onderdelen van de kogelmolen die door onze fabriek wordt geproduceerd.

De sterkte van het gevaarlijke gedeelte van de eindbekleding van de kogelmolen is het eerste punt dat bij het ontwerp en de keuze van de eindbekleding moet worden overwogen.omdat de vrij zware kogelmolencilinder wordt ondersteund door de einddek op het hoofdlager.

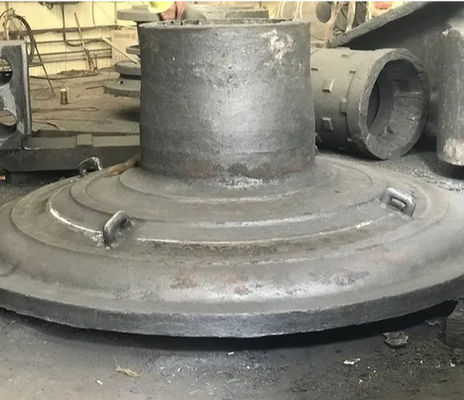

Het einddek van een kogelmolen is over het algemeen licht conisch van vorm.en om te voorkomen dat het grote vistuig botst met de basis van het hoofdlagerDe einddekken van grote en middelgrote kogelmolen zijn voornamelijk van gegoten staal, terwijl die van kleine kogelmolens van ductiel ijzer zijn gemaakt.Om de concentriciteit van de as van de einddeksel en de as van de cilinder te waarborgen, de einddoek en het tijdschrift worden gewoonlijk als één gegoten, maar wanneer de capaciteit van de smelt- en gietapparatuur onvoldoende is, kunnen ze ook apart gegoten worden,met een breedte van niet meer dan 50 mm, en ten slotte mechanische verwerking ondergaan.

Bij de bepaling van het eindblad van de blaadplaat dient vooraf rekening te worden gehouden met de vraag of de kogelmolen wordt aangedreven door tandwielen (rechtte tanden, spiraalvormige tanden of haringbeen tanden).Door de horizontale fout van de as tijdens de installatie, kan de kogelmolen tijdens de werking bepaalde askrachten opwekken.om te voorkomen dat de cilinder axiaal beweegt onder invloed van axiale krachten en de normale werking van de tandwielen beïnvloedtHet is echter noodzakelijk om het tijdschrift te bevestigen, aangezien de cilinder door de hitte zal verlengen en moeilijk zal worden onder invloed van de belasting.het is noodzakelijk om de cilinder in staat te stellen uit te breiden en te krimpenOp deze manier kunnen natuurlijk de twee schachten van de cilinder niet tegelijkertijd worden bevestigd.

Om dit doel te bereiken, is in het ontwerp een tijdschrift meestal uitgerust met uitsteekende schouders,en de afstand tussen de twee uitsteekende schouders is precies gelijk aan de lengte van de dragende struikVoor korte cilindrische molens, aangezien de cilinder niet lang is, is de lengte van de andere journal 5-25 millimeter langer dan die van de drager.elke tijdschrift kan worden geselecteerd als het vaste eindeVoor lange cilindrische kogelmolen moet echter het bij de tandwielring liggende blad als vast eindpunt worden gekozen.de axiale verkeerd uitlijning van de tandwielen wordt niet veroorzaakt door de vervorming van de cilinder.

Er zij op gewezen dat de twee einddekken van de kogelmolen verschillende toepassingen hebben: de ene is de toevoer- en de andere de ontladingsdek.

Productparameters van CITIC HIC machineonderdelen
