Slijtvaste legering kogelmolen einddeksel holle as geïntegreerde gietstuk

Slijtvaste legering kogelmolen einddeksel holle as geïntegreerd gieten

Productintroductie van ZTIC Machineonderdelen

Het einddeksel van de kogelmolen is een belangrijk onderdeel van de kogelmolen, gelegen aan beide uiteinden van de cilinder. De belangrijkste functie is het ondersteunen van de materialen, de cilinder en het medium, en het dragen van de kracht en het moment die ontstaan tijdens de werking van de kogelmolen. Het ontwerp en de fabricagekwaliteit van het einddeksel beïnvloeden direct de algehele prestaties en stabiliteit van de kogelmolen.

De inlaat- en uitlaateinddeksels van de kogelmolen zijn een van de belangrijkste componenten van de kogelmolen die door onze fabriek wordt geproduceerd. Het materiaal van het einddeksel is ZG270-500.

De sterkte van de gevaarlijke sectie van het kogelmolen einddeksel is het eerste probleem dat moet worden overwogen bij het ontwerp en de selectie van het einddeksel, omdat de vrij zware kogelmolencilinder wordt ondersteund door het einddeksel op het hoofdlager.

Het einddeksel van een kogelmolen is over het algemeen licht conisch van vorm. Dit ontwerp houdt rekening met de configuratie van het hoofdlager, de buigweerstand van de tap en om te voorkomen dat het grote tandwiel in botsing komt met de fundering van het hoofdlager. De einddeksels van grote en middelgrote kogelmolens zijn meestal gemaakt van gegoten staal, terwijl die van kleine kogelmolens zijn gemaakt van nodulair gietijzer. Om de concentriciteit van de as van het einddeksel en de as van de cilinder te waarborgen, worden het einddeksel en de tap meestal als één geheel gegoten. Wanneer de capaciteit van de smelt- en gietapparatuur echter onvoldoende is, kunnen ze ook afzonderlijk worden gegoten, bewerkt en vervolgens aan elkaar worden bevestigd, en uiteindelijk mechanisch worden bewerkt.

Productparameters

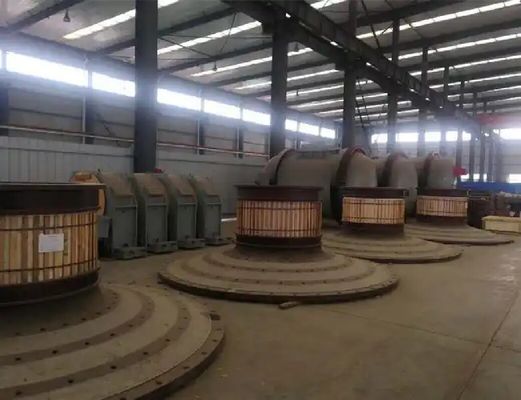

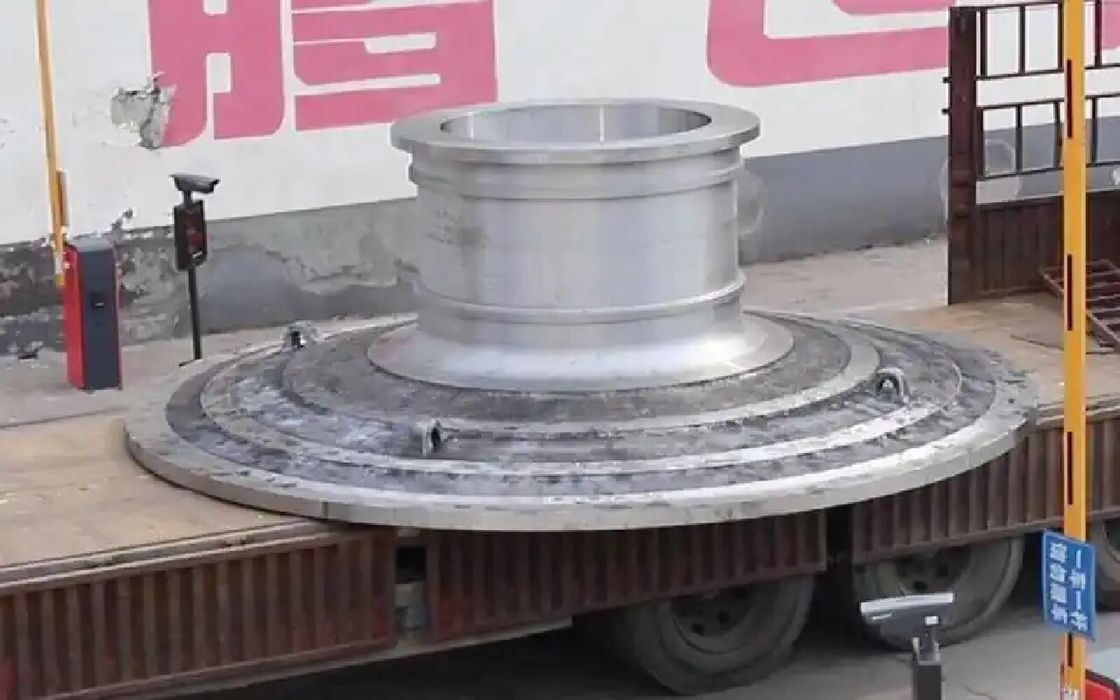

Productweergave
