Vergruizer van kalksteen, graniet, gabbro PXH-serie gyratory crusher gebruikt voor beton- en metaalmijnen
Profiel
Capaciteit: Afhankelijk van beschikbaarheid
Voedingsgrootte: 1065-1525 mm
Toepasbare materialen: kalksteen, graniet, gabbro, basalt, riviersteen, steenkoolgangue, kwarts, diabaas, ijzererts, kopererts, zinkerts, mangaanerts, enz. (harde steen).
Toepassing: Machinaal gemaakt zand, asfaltkalksteen, graniet, gabbro, basalt, riviersteen, steenkoolgangue, kwarts, diabaas, ijzererts, kopererts, zinkerts, mangaanerts, enz. (hard gesteente). Beton, metaalmijn, chemische industrie, snelweg, spoorweg, metallurgie, bouw, snelweg, waterbeheer
Werkingsprincipe
De motor drijft de horizontale as aan om te draaien, die op zijn beurt de excentrieke huls aandrijft om te draaien via de tandwielen. De excentrieke huls drijft vervolgens de beweegbare kegel aan om in een cirkel te zwaaien, waardoor continu extrusie en verbrijzeling van stenen wordt bereikt. Door de hydraulische cilinder aan de onderkant van de beweegbare kegel aan te passen, kan de beweegbare kegel op en neer worden bewogen, waardoor de grootte van de afvoeropening en dus de deeltjesgrootte van het product gemakkelijk kan worden aangepast. Tegelijkertijd biedt de hydraulische cilinder ook ijzerbescherming. Wanneer een onbreekbaar object de verbrijzelingskamer binnengaat, kan de hydraulische cilinder de beweegbare kegel automatisch laten zakken, waardoor het ijzerblok wordt vrijgegeven en verder wordt verbrijzeld.
Productvoordelen
- De verbrijzelingskamer is geschikt voor alle soorten verbrijzelingstoepassingen, met betere verbrijzelingsprestaties.
- Het slijtdeel van mangaanstaal is het standaard onderdeel, en de chroomvaste kegelvoering en de onderste framevoering zijn de optionele onderdelen.
- De effectieve stofafdichting is uitgerust met een overdrukblazer om te voorkomen dat stof in het excentrieke apparaat en het aandrijfapparaat komt, en de levensduur van het crusherlager te verlengen.
- Evenwichtig ontwerp, is het ontwerp van mobiele of vaste verbrijzelingsbewerking, zodat de impactkracht die op het crusher-ondersteuningsframe wordt overgedragen, klein is.
- De balkbus en afdichting, zonder de balk te verwijderen, kunnen gemakkelijk worden vervangen, wat de arbeid, tijd en materiaalverbruik en productieverlies door parkeren vermindert.
- Zware integrale spindel, uitgerust met gepatenteerde draadspindelhuls van gelegeerd staal, vermindert de spanning van de spindel.
- De beweegbare kegelborgmoer met snijring kan het verwijderen van de beweegbare kegelvoering vereenvoudigen
- Hoogsterkte framedesign, zelfs onder slechte verbrijzelingsomstandigheden, kan ook zonder fouten werken en de levensduur verlengen.
- De spindel en de beweegbare kegel worden aan elkaar gegoten om het losraken van de beweegbare kegel tijdens het verbrijzelingsproces te voorkomen.
- Extern afstelapparaat voor grote en kleine tandwielspeling.
- De slijtage-indicator van het druklager geeft onschadelijk zilverpoeder af in de smeerolie wanneer deze de slijtage door dikte bereikt
- Het positiecontrolesysteem van de spindel kan de spindel gemakkelijk aanpassen om de slijtage van de voering te compenseren en de deeltjesgrootte van het product te regelen.
Productparameters van Steenbreker
| Model |
Voedingsgrootte
mm(in) |
Tandwielsnelheid
RPM
|
Vermogen Max.
kW(HP) |
125mm
(5.0") |
140mm
(5.5") |
150mm
(6.0") |
165mm
(6.5") |
175mm
(7.0") |
190mm
(7.5") |
200mm
(8.0") |
215mm
(8.5") |
230mm
(9.0") |
240mm
(9.5") |
250mm
(10.0") |
42-65 |
1065
(42) |
600 |
375
(500) |
— |
2010
(2220) |
2335
(2575) |
2515
(2775) |
2870
(3165) |
— |
— |
— |
— |
— |
— |
50-65 |
1270
(50) |
600 |
375
(500) |
— |
— |
2395
(2645) |
2780
(3065) |
2935
(3240) |
— |
— |
— |
— |
— |
— |
54-75 |
1370
(54) |
600 |
450
(600) |
— |
— |
2885
(3185) |
2985
(3295) |
3145
(3470) |
3335
(3680) |
3485
(3845) |
— |
— |
— |
— |
62-75 |
1575
(62) |
600 |
450
(600) |
— |
— |
2890
(3190) |
3615
(3985) |
3815
(4210) |
4205
(4640) |
4330
(4775) |
— |
— |
— |
— |
60-89 |
1525
(60) |
600 |
600
(800) |
— |
— |
— |
4195
(4625) |
4540
(5005) |
5080
(5600) |
5295
(5840) |
5530
(6100) |
5805
(6400) |
— |
— |
60-110E |
1525
(60) |
600 |
1200
(1600) |
— |
— |
— |
— |
5535
(6100) |
6945
(7655) |
7335
(8085) |
7570
(8345) |
8280
(9130) |
8595
(9475) |
8890
(9800) |
De bovenstaande verwerkingscapaciteit is gebaseerd op de volgende aannames: voeding 100% door de voedingspoortbreedte van 80%; 80% door 60% van de breedte van de voedingspoort en 50% door de grootte van het scherm 10% van het maximale voedingsblok. Deze waarden zijn geschikt voor materialen met losse dichtheden van 1,6 t/m3 (100 lb/in3).
Alle capaciteitswaarden worden berekend bij de maximale excentriciteit van elk apparaat. Alle mogelijkheden zijn afhankelijk van de toepassing. Factoren die in overweging moeten worden genomen bij het bepalen van de totale verbrijzelingscapaciteit zijn: materiaaleigenschappen, voedingsgrootte, materiaalverdeling, werkindex, watergehalte en voedingsmethode.
| Crusher model |
Crusher gewicht(kg) |
Balkmontage |
De spindelmontage |
De spindelmontage |
Onderste frame-assemblage |
Spindelpositiebesturingsassemblage |
Excentrieke assemblage |
42-65 |
119.750 |
20.500 |
80.100 |
23.130 |
29.570 |
4.040 |
3.080 |
50-65 |
153.300 |
30.840 |
54.880 |
28.120 |
29.570 |
4.040 |
3.080 |
54-75 |
242.220 |
38.100 |
85.050 |
38.560 |
62.140 |
5.400 |
5.720 |
62-75 |
298.460 |
69.850 |
109.320 |
42.180 |
62.240 |
5.400 |
5.720 |
60-89 |
398.250 |
65.320 |
154.680 |
66.220 |
82.780 |
10.430 |
8.940 |
60-110E |
553.383 |
103.964 |
169.010 |
103.874 |
114.986 |
21.275 |
17.900 |

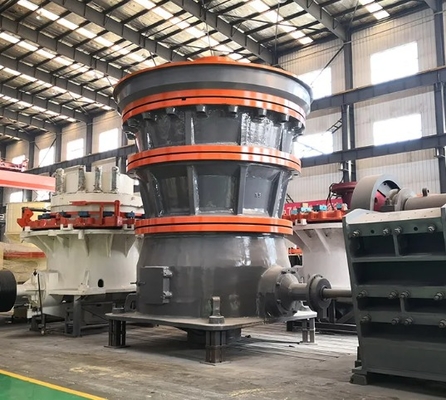

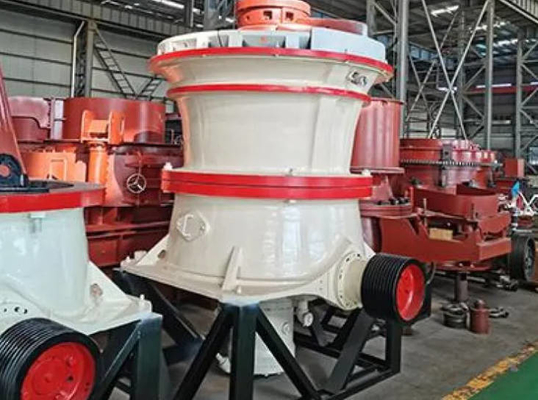

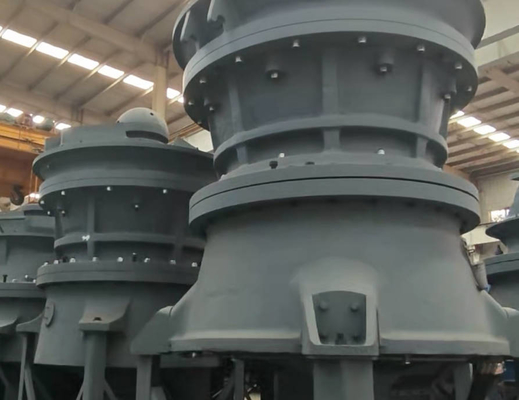

Productweergave van Steenbreker
Steenbreker
FAQ
V: Waarom geloven we in luoyang zhongtai industries co., ltd:
A: 1. Meer dan 30 jaar ervaring.
2. Wij zijn de toonaangevende professionele leverancier van mijnbouwmachines, bouwmachines, machines voor giet- en gesmede onderdelen.
3. Alle producten hebben het ISO9901:2000 kwaliteitsmanagementcertificaat en CE-, ROHS-certificaten behaald.
V: Levertijd:
A: Onderdelen doorlooptijd 1-2 maanden, machines 2-3 maanden.
V: Betalingsvoorwaarden:
A: Accepteer betalingstype: T/T, L/C, Western Union, contant.
30% aanbetaling bij ondertekening van het contract. Volledige betaling vóór verzending.
V: Kwaliteitsgarantie?
A: Garantietijd: één jaar voor de belangrijkste machines. Als er iets mis is, zullen we het technische advies geven en onmiddellijk een oplossing vinden. Voor die slijtdelen garanderen we hoogwaardige onderdelen voor langdurige levering.
V: After-sales service?
A: We kunnen technische begeleiding leveren voor het testen van machines en het onderhoud van onderdelen als de eindgebruiker dit nodig heeft.
