Spiraalvormige goot werkt stil en verbruikt weinig energie
Toepasbare materialen
Deze apparatuur is geschikt voor het scheiden van fijnkorrelige mineralen met deeltjesgroottes variërend van 0,3 tot 0,02 mm. Het wordt veel gebruikt bij de scheiding van ferrometalen (ijzer), non-ferrometalen (tin, wolfraam, tantaal, niobium), edelmetalen (goud) en zeldzame metalen (monaziet, rutiel, zirkoon), en is ook geschikt voor steenkoolmijnen en andere metalen en non-metalen mineralen met aanzienlijke verschillen in soortelijk gewicht.
Structurele kenmerken
De apparatuur bestaat voornamelijk uit de volgende zes hoofdonderdelen:
1. Ertsverdeler: Neemt een ontwerp met meerdere buizen aan om een gelijkmatige verdeling van erts en eenvoudige controle te garanderen.
2. Voedingsgoot: Leidt de ertsstroom soepel naar het scheidingsoppervlak.
3. Spiraalvormige goot: Het belangrijkste scheidingsonderdeel, gemaakt van glasvezel (glasvezelversterkte kunststof), verbonden met bouten. Het scheidingsoppervlak is bedekt met een geprefabriceerde slijtvaste laag, met een licht gewicht, stevigheid, corrosiebestendigheid en duurzaamheid.
4. Productverzamelgoot: Uitgerust met een klepblokafstelmechanisme om concentraat, tussenproducten en afvalstoffen nauwkeurig te verzamelen.
5. Productverzamelhopper: Concentrische ringstructuur, gebruikt om meerdere ertsstromen te verzamelen en af te voeren.
6. Goothouder: Neemt een kruisvormige of driehoekige framestructuur aan om de hele machine te ondersteunen en de installatiehoek te garanderen.
Productparameters van Ertsverwerkingsapparatuur
| Model |
5LL-1200 |
5LL-900 |
5LL-600 |
5LL-400 |
| Buitendiameter (mm) |
1200 |
900 |
600 |
400 |
| Pitch (mm) |
900 ,720 , 540 |
675 , 540 , 405 |
450 , 360 , 270 |
240 , 180 |
| Pitch-diameterverhouding (pitch/diameter) |
0,75 , 0.6 , 0.45 |
0.75 , 0.6 , 0.45 |
0.75 , 0.6 , 0.45 |
0.6 , 0.45 |
| Dwarsrichtinghoek (graden) |
9° |
9° |
9° |
9° |
|
Elk meest
Aantal montageschroeven
|
4 |
4 |
3 |
2 |
| Voedingsgrootte (mm) |
0.3-.0.03 |
0.3-.0.03 |
0.2-0.02 |
0.2-0.02 |
| Ertsvoedingsconcentratie (%) |
25-55 |
25-55 |
25-55 |
25-55 |
| Productiecapaciteit (ton/uur) |
4-6 |
2-3 |
0.8-1.2 |
0.15-0.2 |
| Afmetingen |
L(mm) |
1360 |
1060 |
700 |
460 |
| B(mm) |
1360 |
1060 |
700 |
460 |
| H(mm) |
5230 |
4000 |
2600 |
1500 |
| Gewicht(kg) |
600 |
400 |
150 |
50 |

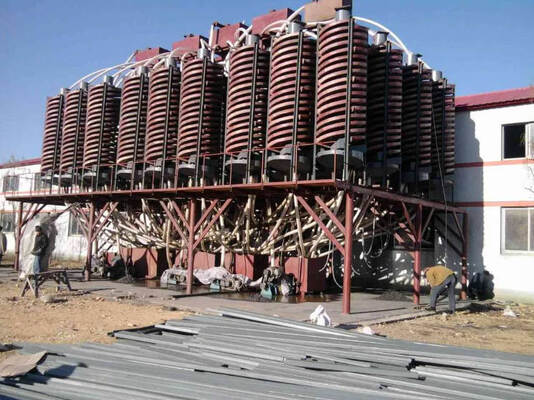

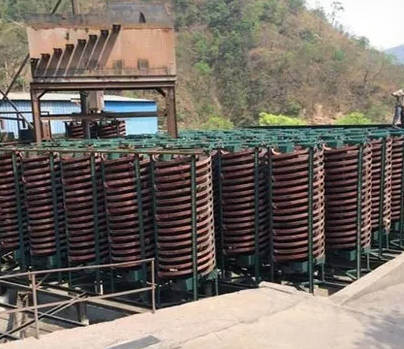

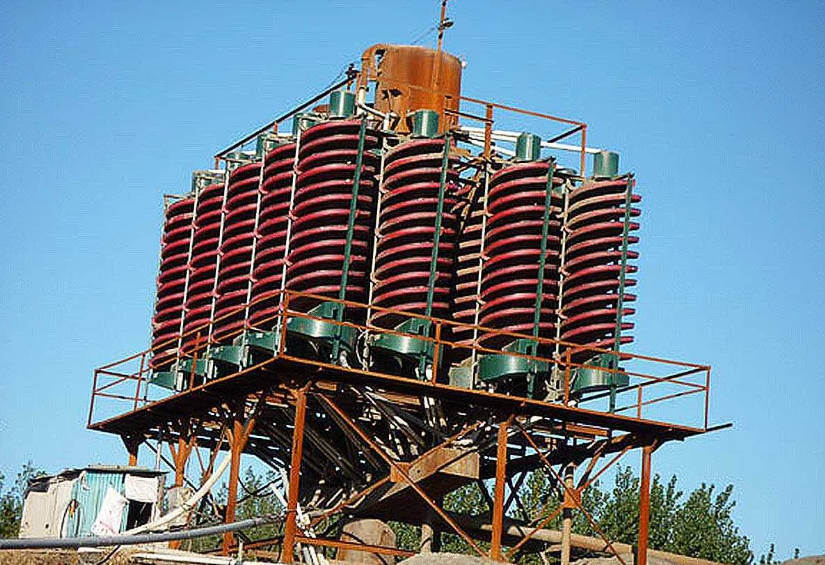

Productweergave van Ertsverwerkingsapparatuur
Ertsverwerkingsapparatuur
FAQ
V: Waarom geloven we in luoyang zhongtai industries co., ltd:
A: 1. Meer dan 30 jaar ervaring.
2. Wij zijn de toonaangevende professionele leverancier van mijnbouwmachines, bouwmachines, machinegietstukken en gesmede onderdelen.
3. Alle producten hebben het ISO9901:2000 kwaliteitsmanagementcertificaat en CE-, ROHS-certificaten behaald.
V: Levertijd:
A: Onderdelen levertijd 1-2 maanden, machines 2-3 maanden.
V: Betalingsvoorwaarden:
A: Accepteer betalingstype: T/T, L/C, Western union, Contant.
30% aanbetaling bij ondertekening van het contract. Volledige betaling vóór verzending.
V: Kwaliteitsgarantie?
A: Garantietijd: één jaar voor de belangrijkste machines. Als er iets mis is, zullen we het technische advies geven en onmiddellijk een oplossing vinden. Voor die slijtdelen garanderen we hoogwaardige onderdelen voor langdurige levering.
V: After-sales service?
A: We kunnen technische begeleiding leveren voor het testen van machines en het onderhoud van onderdelen als de eindgebruiker dit nodig heeft.
