Model: | H reeks roterende droger | Hoofdmotor: | 7.5-160 kW |
---|---|---|---|
Naam: | De indirecte droger van de hitteoverdracht | Installatieobliquity (%): | 3~5 |
Toepassingsmateriaal: | ijzeroxide, modder, cokes, ijzer, koperconcentraat | Capaciteit: | 1.9-76 t/h |
Toepassing: | Minerale verwerking, bouwmaterialen, chemische metallurgie, | Trommelhelling: | 3-5% |
Productnaam: | Roterende Droger | Eigenschap: | Drogen het bij lage temperatuur |
Gewicht: | 9-135 t | Voordeel: | Grote capaciteits lage kosten |
De hoogste Temperatuur van de Inhamlucht: | 700-800 ℃ | ||
Hoog licht: | De grote Droger van de Capaciteits Roterende Trommel,Tuimel Roterende Trommeldroger,Tuimel Cement Roterende Oven |

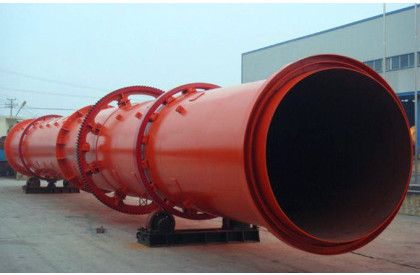

Grote van de de Trommeldroger van de Capaciteits Roterende Drogere Linnendroger het Cement Roterende Oven
1.Cement roterende Oven Droger toepassingsgebied:
De droger wordt hoofdzakelijk gebruikt voor minerale verwerking, bouwmaterialen, metallurgie, chemisch product en andere afdelingen die bepaalde vochtigheid of deeltjesgrootte van de materiële, roterende droger drogen heeft sterk aanpassingsvermogen aan het materiaal, kunnen allerlei materialen drogen, en het materiaal is eenvoudig en betrouwbaar, zodat wordt het wijd gebruikt.
Luo Mine-de drogers van de ertsreeks worden wijd gebruikt in: ijzeroxide, modder, cokes, ijzer, koperconcentraat, het poeder van het siliciumcarbide, zeldzame aardeerts, kwikpoeder, tinpoeder, kobalterts, nikkelerts, het poeder van het mangaanerts, gipspoeder, bentoniet, porseleinaardeklei, ijzererts, loodpoeder, aardoliecokes, gouden ertspoeder, staalslakken, waterslakken, fluorieterts, het zand van het overzees, rivierzand en andere materialen het drogen.
2. Structurele kenmerken van droger:
Linnendroger, trommeldroger, roterende droger, zanddroger, bruinkooldroger, de droger van het rivierzand
De droger is hoofdzakelijk samengesteld uit cilinder, grote tandring, pignon, ondersteunend wiel, die wiel, wielriem, ondersteunende wielschacht en andere delen behouden. De motor door de driehoeksriem, door de reductiemiddelenvertraging in twee stadia, door de grote het toestelring van de pignonaandrijving, zodat de snelheid van het cilinderontwerp voor verrichting, zodat het cilinderlichaam die gelijk materialen drogen.
3.Cement roterende Oven Hoofdtypes van droger:
Roterende drogere Linnendroger, trommeldroger, roterende droger
(1) roterende trommeldroger, ook genoemd roterende trommeldroger.
Wijd gebruikt in bouwmaterialen, metallurgie, chemisch product, drogend de slakkenkalksteen van de cementindustrie, steenkoolpoeder, slakken, klei en andere materialen. De machine is hoofdzakelijk samengesteld uit roterend lichaam, die plaat hijsen, die apparaat, ondersteunend apparaat en verzegelende ring en andere componenten drijven. Het heeft de voordelen van redelijke structuur, uitstekende productie, hoge output, laag energieverbruik en geschikte verrichting.
(2) de roterende droger kan ook voor samengestelde meststofproductie worden gebruikt, drogend bepaalde vochtigheid en deeltjesgroottemeststof, maar ook voor andere materialen die drogen, zijn de distributie van de transportbandplaat en het Hoekontwerp redelijke, betrouwbare prestaties, dus hoge bezettingsgraad thermische energie, het eenvormige drogen, schoonmaakmiddelen minder tijden, geschikt onderhoud en andere kenmerken.
(3) de roterende droger heeft sterk aanpassingsvermogen aan materialen en kan allerlei materialen drogen. Het wordt gebruikt voor het drogen van kalksteen, klei, verpulverde steenkool en gemengde materialen in cementinstallaties. Het wordt ook gebruikt in metallurgie, mijnbouw, stroom, de chemische industrie, voedsel en andere afdelingen. De roterende droger is het het meest meestal gebruikte drogende materiaal in cementinstallatie. En het materiaal is eenvoudige en betrouwbare verrichting, het stofdichte verzegelen, geschikt onderhoud, zodat wordt het wijd gebruikt.
(4) de linnendroger wordt wijd gebruikt in voedsel, voer, chemisch product, geneesmiddel, mijnbouw en andere industrieën. Het het werk proces van het materiaal is als volgt: Nadat de ontwaterde natte materialen aan de droger worden toegevoegd, zijn de materialen gelijk verspreid in de droger en volledig het contact met de hete die lucht in het kader van de motie van de plaatlezer gelijk in de trommel wordt verdeeld, die de het drogen hitteoverdracht en massaoverdracht versnelt. In het het drogen proces, wordt het afgewerkte product gelost van het andere deel van de droger onder de actie van hellende plaat en hete lucht. Deze machine is geschikt om allerlei slakkenmaterialen met watergehalte te drogen minder dan 85%, zoals bierkorrels, boonresidu's, nevel-graan schil, steenkoolslijm, fruitresidu's, enz. Het heeft goed effect bij het ontwikkelen van voermiddelen, die het voeden kosten drukken en het verminderen van milieuvervuiling.
4. Het productparameters van cement Roterende KilnDryer
(1) h-reeks roterende drogere technische parameters, linnendroger, trommeldroger, roterende droger
Productspecificatie (m) | Trommelvolume (m ³) | Productiecapaciteit (t/h) | Installatiehoek (%) | Maximumopnametemperatuur | Hoofdmotormacht (kW) | Totaal gewicht (t) |
Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
Φ2.6×24 | 127.4 | 27.4-34.0 | 3-5 | 700-800 | 55 | 73 |
Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
(2) de indirecte drogere technische parameters van de hitteoverdracht
Punt Trommeldiameter x lengte | Buiten de trommeldiameter (mm) | Binnen de trommeldiameter (mm) | Trommellengte (m) | Trommelvolume (m3) | Trommelhelling | Type van hijstoestelraad | Maximumopnametemperatuur | Afmetingen (m) |
Φ1.5×15m Φ1.5×17m Φ1.5×19m | 1500 | 500 | 15 17 19 | 20.27 22.97 25.68 | 3-5% | Opheffend type | 850 | 16.2×2.7×2.7 18.2×2.7×2.7 20.0×2.9×2.9 |
Φ1.8×21m Φ1.8×23m Φ1.8×25m | 1800 | 650 | 21 23 25 | 35.91 39.33 42.75 | 3-5% | Opheffend type | 850 | 22.5×2.7×2.7 24.5×2.9×2.9 26.5×2.9×2.9 |
Φ2.2×21m Φ2.2×23m Φ2.2×25m | 2200 | 800 | 21 23 25 | 58.10 63.61 69.15 | 3-5% | Opheffend type | 850 |
5. Onderhoudsmethode van roterende droger:
(1) tijdens de normale bedrijfsvoering van de roterende droger, is de temperatuur van het inham hete rookgas 700-800 graden Celsius, en de temperatuur van het afzet hete rookgas is 90-150 graden Celsius.
(2) controleer het ring en het steunen wiel van de roterende droger. Of de smeringspunten van het rollager voldoende worden gevuld.
(3) of het contact tussen de ring en het ondersteunende wiel goed is, is de contactoppervlakte niet minder dan 70% van de breedte van de ring.
(5) of de vastmakende bouten en de ankerbouten van de roterende droger los of gebroken zijn.
(6) of de duw van elk ondersteunend wiel uniform stijgend is.
(7) of er trilling, barst of bezinksel van de stichting van de roterende droger zijn.
(8) of het behoudende wiel buigzaam roteert, of het contact met de ring goed is, of de kracht te groot is om de oppervlakte te veroorzaken van het behoudende wiel glanzen, schil en lager het verwarmen en andere abnormale fenomenen.
(9) of de omwenteling van het trommellichaam van de roterende trommeldroger flexibel en stabiel is, en of de verbindingen worden gedragen of gelekt.
(10) of de trilling van het transmissieapparaat, de olie van het smeringspunt volstaat.
