Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Productnaam: | Raymond-molenring | Materiaal: | Staal |
---|---|---|---|
Toepassing: | Raymond-molen | Diameter: | Min 100 de Omtrektoestel van mm to16000 mm |
Gewicht: | Het maximum 120 enige stuk van MT | modulewaaier: | 10 module aan Module 70 |
Normen/Certificaten: | UNI ENGELSE ISO, AWS, ASTM, ASME, DIN | Maximummodule: | 45 door haardplaat |
Toepassingen: | het cement en de mineralenindustrieën | Haven: | QingDao, Shanghai, TianJian |
Hoog licht: | De Molenring van staalraymond,de Afgietsels en de Smeedstukken van de staafmolen,De Afgietsels en de Smeedstukken van de cementinstallatie |

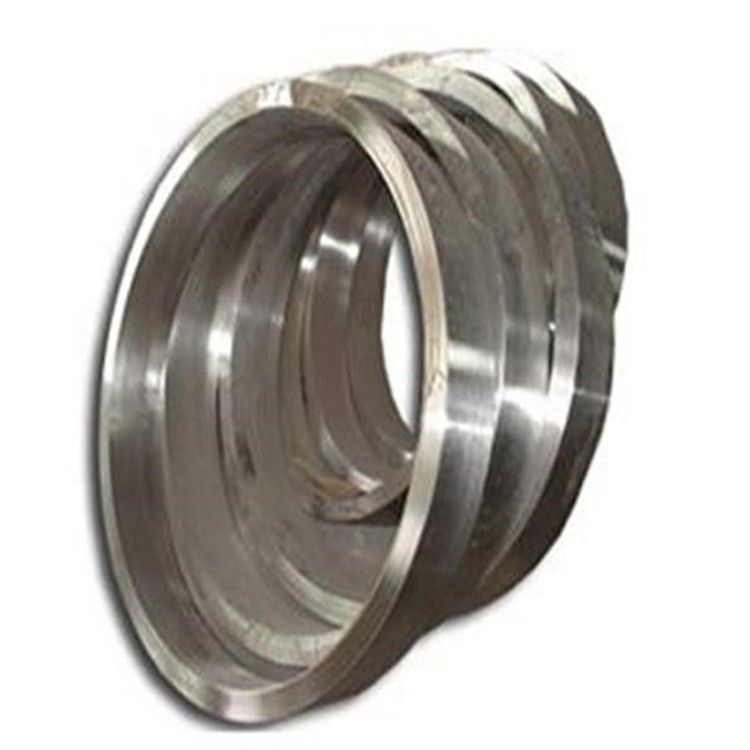

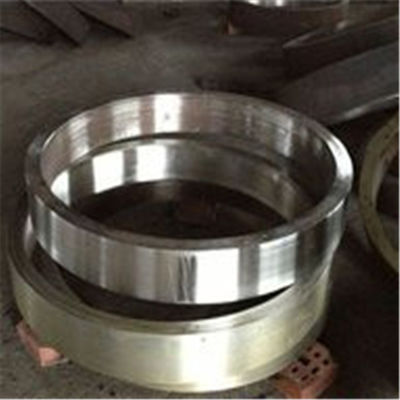

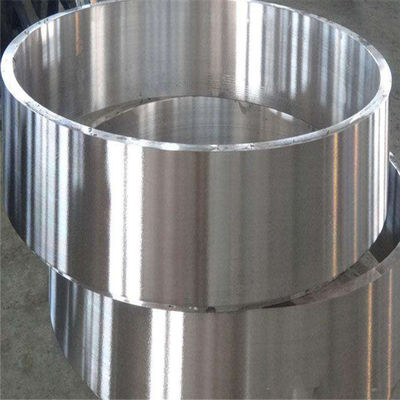

CITIC IC smeedde de molenring van gelegeerd staalraymond
CITIC IC is professionele fabrikant en leverancier van Gesmede gewaarborgde Rings.Quality, op tijd levering, naverkoopgarantie, houden wij grote inventarissen van legeringsproducten in groot van verscheidenheid van rang, met inbegrip van roestvrije, duplex, nikkellegering en meer, verzekert het beheersysteem van ISO 9001 de hoogte - kwaliteit van de producten.
Met meer dan 1000 die omtrektoestellen over wereld CITICIC worden verkocht is het Toestel een belangrijke leverancier in het cement en de minerale industrie. En als lid van AGMA (de Amerikaanse Vereniging van Toestelfabrikanten), nemen wij actief aan het bepalen van de norm voor de berekeningen van de toestelclassificatie en de dienstfactoren deel.
Wij verstrekken omtrektoestellen in drie verschillende ontwerpen
Vervaardigd staal
- gesmede ring
- gerolde plaat
Uit gegoten staal
Kneedbaar (Knoestige) gietijzer
De vervaardigde toestellen werden gemeenschappelijker in het verleden en worden geconstrueerd met gesmede de randmaterialen van het staaltoestel en elektro gelaste lichaamsstructuur. De ringen worden vervaardigd van een geheel blok van het hoge staal van de weerstandslegering. Na het ruwe machinaal bewerken van de ring, wij verhardende en aanmakende thermische behandeling uit voeren om het mechanische kenmerk te verbeteren en daarom zijn relevante prestaties.
Avantages van vervaardigde omtrektoestellen
De gesmede materiële structuur sluit het risico van opneming uit
De structuurtekorten zoals gasgaten, micro- inkrimping, speldgaten, hete scheuren, zand en slakkenopneming worden vermeden vandaar, worden het reparatielassen van de lichaamsstructuur en b.v. het malen van getande gebieden niet vereist.
De vervaardigde productieprocedure sluit de behoefte aan patronen en stootborden uit
Het randmateriaal hebben hogere hardheid en de hogere die sterkte dan het materiaal voor de onderliggende structuur (d.w.z. Web, hoekplaten) wordt gebruikt
Deze eigenschappen zullen de levertijd en de kosten drukken. De vervaardigde productie verzekert een snelle levering.
Dit is vooral voordelige in geval van nood situatie, waar de bestaande toestelrand aan schade lijdt
Eigenschappen
Externe tanden
Maximumdiameter: 16000 mm
Getande gezichtsbreedte: 1700 mm
Maximummodule: 45 door haardplaat
Maximummodule: 65 toestel het eindigen snijder
Interne tanden
Maximumdiameter: 6500 mm
Maximummodule: 25.4
Getande gezichtsbreedte: 400 mm

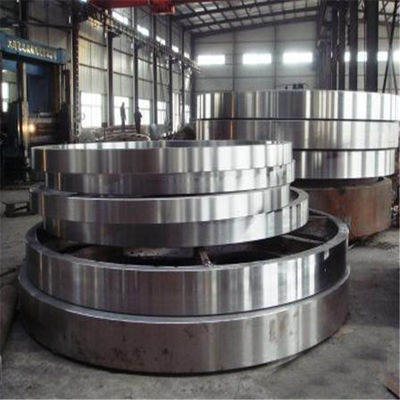

Smedend materieel proces
|
Toepassingen
Onze omtrektoestellen worden toegepast in het cement en de mineralenindustrieën:
• Diverse types van horizontale molens
• Roterende drogers
• Roterende ovens
• Een andere grote toepassing van de toestelring
De technische vereisten van een grote het Toestelring van CITIC IC:
1) vooraf behandeld indien alvorens oppervlakte verhardende behandeling, de hardheid te normaliseren HB210 ~ 250; de mechanische prestaties zijn uiteindelijk sterkterb 690MPa, opbrengstspanning Rs 490MPa, verlenging D5 11%, vermindering van gebied W 25%, effecthardheid Ak 30J; de tandeninductie verhardde, hardheid HRC50 ~ 55; efficiënte vaste vorm gegeven laagdiepte 3 ~ 5mm.
2) de algemene ultrasone gebrekopsporing, zou interne kwaliteit aan twee vereistengb7233-87 standaardvereisten moeten voldoen; tand en filet zou de magnetische deeltjesinspectie, kwaliteit aan twee vereistengb/t9444-88 normen moeten voldoen.
3) Neem van nota het afgietsel geen rond gemaakte R5 ~ R10 is.
4) De tandafkanting bij zowel einden als 1 45b.5) door twee en een een half de tandbreedte van het ringstoestel van elke ringskoppeling langs de rand van een gehele die ring met bouten met hoge weerstand wordt gemaakt die, met de tandoppervlakte moet wordt gecombineerd op het bodemcentrum zijn.
2 groot ringstoestel productieproces
2.1 van ruw
De spatie van het staalafgietsel wordt verstrekt door CITIC Zwaar Machinesco., Ltd Zware Smeedstukinstallatie, gelopen door GB11352-89 specificeert de norm vereisten om volgens het het gieten proces, uitsmelting, afgietsel, klapdozen te modelleren, schoonmaken, die afgietsels kleden;. Tijdens inspectie en goedkeuring door de tekeningen en Technische eisen ten aanzien van staalspatie
Controles, die JB/T6402-92-normen overeenstemmen na goedkeuring worden uitgegeven
Onderaan procedure.
2.2 ruwe bewerking
Gekruist door het trekken en verblijfs uit toelage, groepering die, verbinding, zowel binnen als buiten de cirkel verwerken, die gezichtsmalen, boring en andere processen combineren.
2.3 exploratieverwonding
De algemene ultrasone gebrekopsporing, zou interne kwaliteit aan de twee vereisten van GB7233-87-normen moeten voldoen.
2.4 het normaliseren van voorbehandeling
De semi-ringsparen die en behandeling normaliseren aanmaken, verstrekken een goede organisatie voor het verdere oppervlakte verharden; de misvorming van perstekeningen van de halve inspectie van het ringstoestel na thermische behandeling.
2.5 het machinaal bewerken
Eerst worden twee en een een half ring met bouten die met hoge weerstand gemaakt de ring verbinden als geheel, het algehele proces door een de tanden van cirkelquannei Wai en hoger en lager eind te trekken, en dan trekkend en malenprocédé vereisten machinaal te bewerken.
2.6 verwijdering van verwerkingsspanning
De algemene die ring wordt onthard om spanning te elimineren.
2.7 het algemene ringsoppervlakte verharden
ALS langs de alveolare inductie die van de tandoppervlakte, hardheid HRC50 ~ 55, efficiënte vaste vorm gegeven laagdiepte 3 ~ 5mm verharden.
2.8 definitieve inspectie
Eerst, opsporingsfrequentie voldoet het doven, de hardheid na het aanmaken van ringstoestel het vervalsen aan de vereisten van de tekeningen; ten tweede, om te ontdekken of de maximum buitendiameter grotere grootte D6944 als misvorming 3mm, de mechanische correctie tot gekwalificeerd vereiste; Ten derde, tand en filet zou de magnetische deeltjesinspectie, kwaliteit aan twee vereistengb/t9444-88 standaardvereisten moeten voldoen; Tot slot volgens de tekeningen en de technische eisen ten aanzien van definitieve inspectie.
