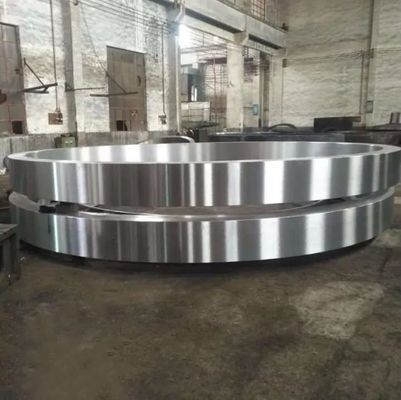

Rotary kiln band voor het verhogen van de stijfheid van de cilinder

Draagring voor draaioven voor het verbeteren van de stijfheid van de cilinder

De draaioven wielband, ook bekend als de rollering, wordt gebruikt om het volledige gewicht van de cilinder (inclusief het gewicht van vuurvaste stenen, interne apparaten en materialen, enz.) over te brengen op de steunrollen en de cilinder soepel te laten draaien op de steunrollen. Daarom moet de wielband voldoende sterkte en duurzaamheid hebben. Ondertussen is de wielband ook een onderdeel dat de radiale stijfheid van de cilinder verbetert en voldoende stijfheid moet hebben.

Draaiovenband:
1. Materiaal: Gelegeerd staal, koolstofstaal etc. Gieten of smeden
2. Max. OD in onze business line: binnen 10.000 mm
3. Volgens tekeningen en specificaties
4. ISO9001-2008 Certificaat
5. Band kan worden gebruikt voor industriële doeleinden, en wordt vooral gebruikt in molens, draaiovens enzovoort.
6. Gewicht: 20-200 T
7. Diameter: 2M-9M

Gietstukken en Smederij

Draaiovenband / Draaiovenband problemen en oplossingsmethodenDraaiovenband:

De eerste regel voor het probleemloos bedienen van een draaioven is het gelijkmatig verdelen van de krachten over elke steun. Dit kan het beste worden gedaan door volledig contact op de ring- en steunrolleroppervlakken en minimale ovaliteit in de ovenmantel.

Zoals bekend; draaiovens werken in een helling van 3-4% afhankelijk van het ontwerp, model en merk. Deze helling bepaalt de specificaties van het eindproduct met de draaisnelheid, additieven en thermische omstandigheden. Een faciliteit wil in deze formule het beste product aan zijn klanten presenteren.

Er is een directe verhouding tussen energie / personeel / werkuren en ovenproblemen. Dit betekent dat naarmate u meer problemen heeft met draaiovens, u meer energie nodig heeft om de oven onder normale omstandigheden te laten werken, meer personeel en meer werkuren om de technische problemen op te lossen.

Het is belangrijk om periodieke metingen en analyses uit te voeren op de oven en de problemen op tijd op te lossen om een probleemloze oven te hebben. Hoewel het op een enorme constructie lijkt, lijkt een hete draaioven op een nylon zak vol water. De oven staat op de steunrollen en de mantel vertoont oscillatie door de ring die dikker is dan de mantel. De ring drukt de mantel naar beneden en creëert ovaliteit. Na verloop van tijd draagt de ovaliteit zich over op de hele mantel en creëert een kruk. Het oppervlak tussen de ring en de steunrol vermindert.

Lokale oververhitte plaatsen op de mantel, dalingen, banden en onregelmatige warmteverspreiding bouwen ovaliteit op de ovenmantel en deze ovaliteit draagt het rotatiecentrum van de oven uit het geometrische centrum. Het is moeilijker om een excentrische oven te meten en uit te lijnen. Deze situatie creëert aritmische contacten tussen de ring- en steunrolleroppervlakken. Dus de band en de steunrollen worden meer belast en dit veroorzaakt oververhitting op het oppervlak en de zijkanten, aritmische drukken, opbrengst, scheuren en defecten. Na verloop van tijd worden banden en rollen concaaf, convex of conisch, afhankelijk van de situatie. De axiale druk creëert golven op het oppervlak. Een oven in deze positie vergrendelt zichzelf in op- en neerwaartse bewegingen.

Dit bewegingsprobleem oververhit de rollagerbedden omdat de band de rol dwingt om op en neer te bewegen en het is moeilijker om een oven in deze situatie uit te lijnen omdat de band en de rol elkaar bewerken en alle meetwaarden veranderen. Alle uitlijning wordt na verloop van tijd ongeldig.

Aan de andere kant; problemen met het contactoppervlak van banden en stuwrollen veroorzaken slecht contact en een golvende structuur op oppervlakken en onregelmatige bewegingen veroorzaakt door golven. Deze situatie verhoogt de oppervlaktespanning en verwarmt de rollagerbedden. Ook verkeerde hoeken op de oppervlakken van de stuwrol en de band bewerken het oppervlak en vergroten de problemen.

Harmonische bewegingen creëren timingmarkeringen op het bandoppervlak dat zich als een tandwiel gedraagt. Vanuit de start beginnen de kleine trillingen die toenemen en de hele oven in zeer korte tijd laten wiebelen.

Zo'n lastige oven kan alleen worden getemd door te volgen waar het probleem naartoe gaat en vroegtijdige interventie door het slijpen (oppervlaktebehandeling) van de band, steunrollen en stuwrolleroppervlakken. Toch kunnen we niet verwachten dat we zo'n oven voor langdurig gebruik kunnen uitlijnen.

Om banden en rollen uit de problematische positie te halen, is de enige manier het bewerken en slijpen van het oppervlak. Als gevolg hiervan; het contactoppervlak zal toenemen, de oppervlaktespanning en de bijbehorende problemen zullen eindigen, de trillingen zullen eindigen, het zal mogelijk zijn om de oven uit te lijnen voor langetermijnverwachtingen. Een probleemloze oven zal de bedrijfskosten drastisch verlagen.

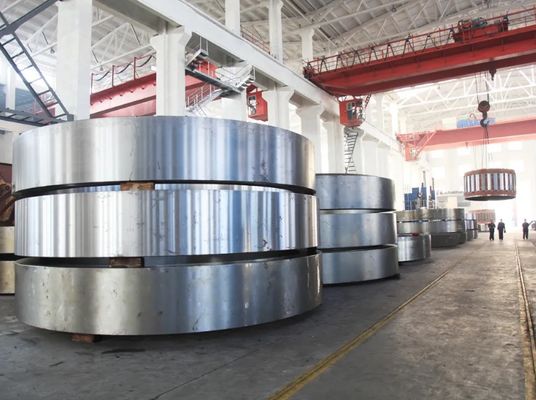

Productweergave van gietstukken en smederij

Gietstukken en Smederij

Gietstukken en Smederij
