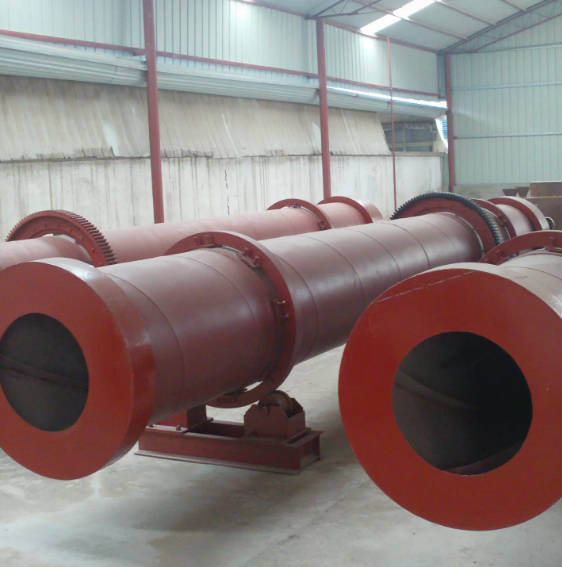

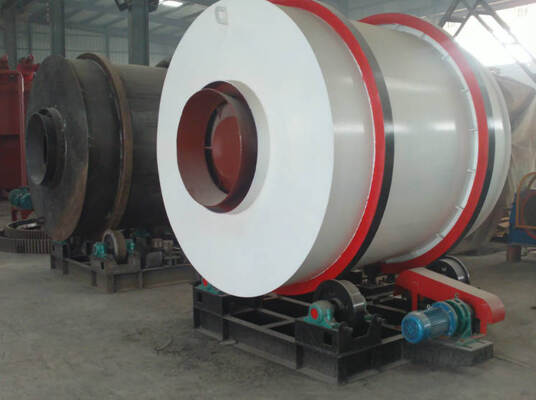

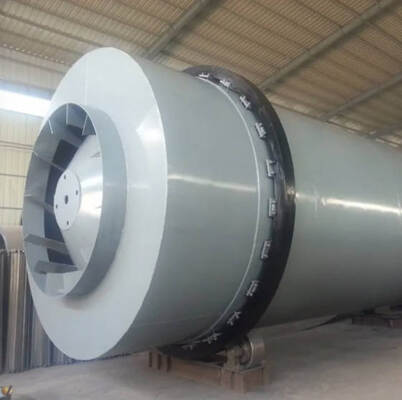

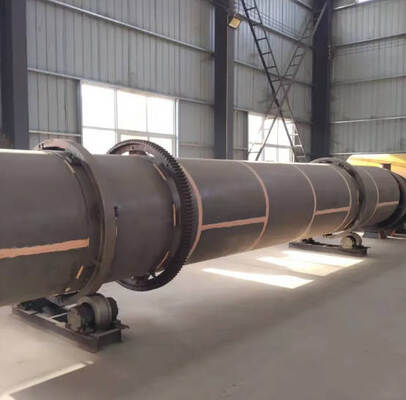

Eenvoudige structuur droogmachine met een brede toepassing
Drogers zijn kernapparatuur in industrieën zoals mineraalverwerking, bouwmaterialen, metallurgie en chemicaliën, voornamelijk gebruikt voor het drogen van materialen met een specifiek vochtgehalte of deeltjesgrootte.roterende droogers, in het bijzonder, zijn op grote schaal toegepast vanwege hun sterke aanpassingsvermogen aan materialen, hun vermogen om een verscheidenheid aan materialen te drogen, hun eenvoudige structuur en hun stabiele en betrouwbare werking.
Drogers hebben een breed scala van toepassingen, efficiënt drogen van een verscheidenheid van materialen, waaronder ijzeroxide schaal, slib, coke, ruwe ijzer filings, koperconcentraat, siliciumcarbide poeder,zeldzame aarderts, kwikertspoeder, tinertspoeder, kobaltertspoeder, nikkelertspoeder, mangaansertspoeder, gipspoeder, bentoniet, kaolien, geraffineerd ijzererts, loodconcentraat, aardoliecoke, goudertspoeder,staalschroot, waterschroot, fluoriterts, zee- en rivierzand.
Structurele kenmerken van de apparatuur
Deze serie droogmachines omvat trommeldroogmachines, roterende droogmachines, zanddroogmachines, bruinkooldroogmachines, rivierzanddroogmachines, enz. De kernstructuur bestaat voornamelijk uit belangrijke componenten zoals de trommelkarosserie,grote tandwielring, kleine versnellingen, steunrollers, stuwrollers, banden en steunrolwals.
Werkingsbeginsel van de apparatuur: de elektromotor zendt vermogen door een V-gordel. Na tweestapsreductie door een reducer stuwt de kleine versnelling de grote versnellingsring aan,het lichaam van de trommel erdoor te leiden om soepel te draaien met de ontwerp snelheid, zodat het materiaal binnen gelijkmatig wordt verwarmd en gedroogd.
Belangrijkste soorten en kenmerken
1Roterende drumschoonmachine
Rotary drum dryer worden veel gebruikt in bouwmaterialen, metallurgie, chemie, cement en andere industrieën.en kan ook worden gebruikt voor het drogen van meststoffen met een bepaald vochtgehalte en deeltjesgrootte bij de productie van mengmeststoffen.
De uitrusting bestaat voornamelijk uit een roterende carrosserie, hefplaten, transmissietoestel, draagtoestel en afdichtingsringen, met voordelen zoals een redelijke structuur, uitstekende fabricage,hoge outputDe verdeling en het hoekontwerp van de hefplaten zijn wetenschappelijk, waardoor een stabiele prestatie, een hoog thermisch energieverbruik,uniform materiaaldrogen, lage reinigingsfrequentie en gemakkelijk onderhoud.
2Rotary Dryer Rotary dryer zijn zeer aanpasbaar aan verschillende materialen en voldoen aan de drogenbehoeften van verschillende materialen.en gemengde materialen, en zijn ook geschikt voor metallurgie, mijnbouw, energie, chemische en voedingsmiddelenindustrie.
Deze apparatuur is eenvoudig en betrouwbaar te bedienen, heeft een uitstekende stofdichte afdichting en is gemakkelijk te onderhouden.waardoor het een veelgebruikte droogmachine is in de cementindustrie en aanverwante industriële sectoren.
3Rotary Drum Dryer Rotary drum dryer worden gebruikt in meerdere industrieën waaronder voedsel, voer, chemische, farmaceutische en mijnbouw.
Werkstroom: na uitdroging komt het natte materiaal de droger binnen en wordt het door gelijkmatig verdeelde hefmachines in de trommel gedumpt.het volledige contact met hete lucht en het versnellen van de warmte- en massaoverdracht tijdens het drogenOnder de gecombineerde werking van de hellende liften en de warme luchtstroom wordt het materiaal als eindproduct van de andere kant van de apparatuur door een stervormig ontladingsklep ontladen.
Deze machine is geschikt voor het drogen van verschillende soorten afvalstoffen met een vochtgehalte onder de 85%, zoals brouwerijkorrels, soja-resten, gespoten maïsschillen, steenkool slijm en vruchtpoets.Het heeft aanzienlijke gevolgen voor de uitbreiding van de voederhulpbronnen, waardoor de veredelingskosten worden verlaagd en de milieuvervuiling tot een minimum wordt beperkt.
Productparameters vanRotatieovens voor cement
(1) Technische parameters van de roterende droger van de serie H, trommeldroger, trommeldroger, roterende droger
| Specificaties van het product | Volume van de trommel ((m3) | Productiecapaciteit ((t/h) | Installatiehoek ((%) | Maximale opname temperatuur
(°C) | Hoofdmotorvermogen ((kw) | Totaal gewicht ((t) |
| Φ1,2 × 8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1,2 × 10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1,5 × 12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1,5 × 14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1,5 × 15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1,8 × 12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1,8 × 14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2,2 × 12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2,2 × 14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2,2 × 16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2,4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2,4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2,4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2,4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2,6×24 | 127.4 | 27.4-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3,0 × 25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3,2 × 25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3,6 × 28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
(2) Technische parameters van de droger voor indirecte warmteoverdracht
Artikel 1
De diameter van de trommel x de lengte | Buiten de diameter van de trommel
(mm) | In de diameter van de trommel
(mm) | De lengte van de trommel
(m) | Volume van de trommel
(m3) | De helling van de trommel | Type hefplank | Maximale opname temperatuur
(°C) | Afmetingen (m) |
Φ1,5 × 15 m
Φ1,5 × 17 m
Φ1,5 × 19 m | 1500 | 500 | 15
17
19 | 20.27
22.97
25.68 | 3-5% | Lifttype | 850 | 16.2x2.7x2.7
18.2x2.7x2.7
20.0x2.9x2.9 |
Φ1,8 × 21 m
Φ1,8 × 23 m
Φ1,8 × 25 m | 1800 | 650 | 21
23
25 | 35.91
39.33
42.75 | 3-5% | Lifttype | 850 | 22.5x2.7x2.7
24.5x2.9x2.9
26.5x2.9x2.9 |
Φ2,2 × 21 m
Φ2,2 × 23 m
Φ2,2 × 25 m | 2200 | 800 | 21
23
25 | 58.10
63.61
69.15 | 3-5% | Lifttype | 850 | |
Productaanbieding van roterende cementovens
Rotatieovens voor cement
V&A
V: Waarom geloven we in Luoyang Zhongtai Industries Co., Ltd:
A: 1. Meer dan 30 jaar ervaring.
2Wij zijn de toonaangevende professionele leverancier van mijnbouwmachines, bouwmachines, machines voor gieten en gesmeed onderdelen.
3Alle producten hebben ISO9901:2000 kwaliteitsmanagementcertificaat en CE, ROHS certificaten behaald.
V: Leveringstermijn?
A: Voor onderdelen 1-2 maanden, voor machines 2-3 maanden.
V: Betalingsvoorwaarden?
A: Betalingswijze aanvaardbaar: T/T, L/C, Western union, contant.
30% aanbetaling bij ondertekening van het contract.
